Was ist ein MDF-Trennblock mit 100 Paaren 71?
BESCHREIBUNGEN
Die 100-Paar MDF Trennblock 71 (TP-1401-100) werden sowohl in Sprach- als auch in Datennetzwerken in der Vermittlungsstelle, in Schaltschränken und in privaten Netzwerkanwendungen verwendet. Mit ihren zuverlässigen IDC (Isolier-Durchdringungs-Verbindung)-Kontakten stellen sie die Schnittstelle zwischen dem Stammkabel und den Abgangskabeln dar. Neben dem Schutz von Personal und Ausrüstung vor Überspannungsstörungen unterstützen die Verteilungsblöcke die Qualitätsprüfung und Diagnosetests.
Normalerweise werden die 100-Paar Trennblöcke auf der vertikalen Seite des Hauptverteilungsrahmens (MDF) verwendet, der für die Terminierung zwischen externen Leitungen und Verbindungsdrähten zuständig ist. Er besteht aus 20 Modulen mit jeweils 5 Paaren. Der Block ist für die digitale Übertragung bis zu 2,048 Mbit geeignet.
Unser 5-Paar Überspannungsschutzmodul (TP-1503-5) kann in den Block eingesetzt werden und schützt Personal und Ausrüstung vor Überspannung. Der Trennblock wird auch als Anschlussblock, Etikettenblock oder Verteilungsblock bezeichnet.
HAUPTMERKMALE
-
Hohe Kapazität der Terminierung: Beherbergt bis zu 100 Kupferpaare innerhalb eines einzelnen Blocks und ermöglicht eine hochdichte Verkabelung in Hauptverteilungsrahmen, wo eine effiziente Raumnutzung entscheidend ist.
-
IDC-Technologie: Verwendet Isolationsverdrängungsklemmen, die eine schnelle, sichere und werkzeuglose Terminierung ohne Abisolieren ermöglichen und so eine gleichbleibend zuverlässige Leistung gewährleisten.
-
Trennfunktionalität: Verfügt über normalerweise geschlossene Kontakte, die mit Teststeckern leicht geöffnet werden können, wodurch eine schnelle Isolierung der Schaltungen zur Fehlerbehebung ermöglicht wird, während andere Leitungen aktiv bleiben.
-
Modulares Design: Im Standardformat für die Verwendung mit 71er-Rahmen gebaut, kann der Block in modulare Systeme integriert werden, die skalierbare Installationsoptionen bieten, die mit den Anforderungen des Netzwerks wachsen.
-
Flammhemmendes Gehäuse: Aus UL 94-V0 flammhemmendem Thermoplast gefertigt, sorgt das Gehäuse für hohe Sicherheit, indem es eine Entzündung verhindert und die Ausbreitung von Feuer begrenzt.
-
Klare Paarnummerierung: Bietet klar gekennzeichnete Nummerierungen an jeder Anschlussposition, um Installationsfehler zu reduzieren und die Paaridentifikation für zukünftige Wartungsarbeiten zu erleichtern.
-
Robuste mechanische Stabilität: Entwickelt, um Abnutzung und Verformung durch wiederholtes Einstecken und Entfernen zu widerstehen, sodass eine langfristige Zuverlässigkeit der Terminierungen gewährleistet ist.
-
Bereit für Überspannungsschutz: Unterstützt einsteckbare Überspannungsschutzmodule, die Telekommunikationskreise vor Überspannungen, Blitzen und transitorischen Spannungsspitzen schützen.
SCHALTPLÄNE

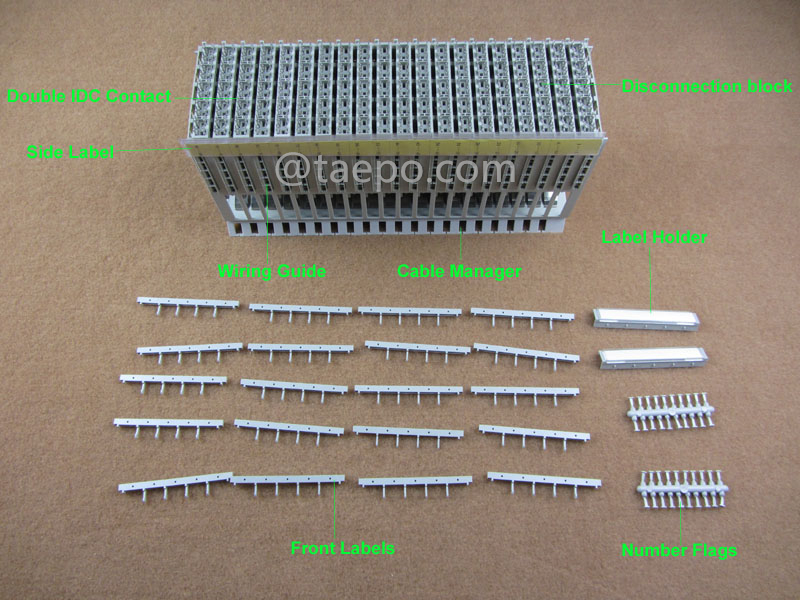

ABBILDUNGEN
VERPACKUNGSBILDER
BESTELLDATEN
| Artikelnummer |
Beschreibungen |
| TP-1401-100 |
100 Paare MDF Trennblock 71 |
VERWANDTE PRODUKTE

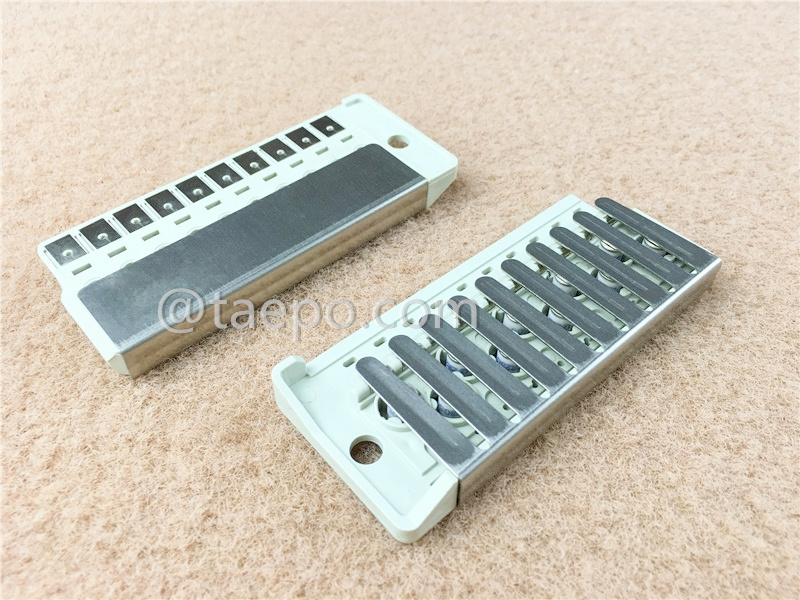

TP-1503-5 Überspannungsschutzmodul für 5 Paare für MDF Trennblock 71

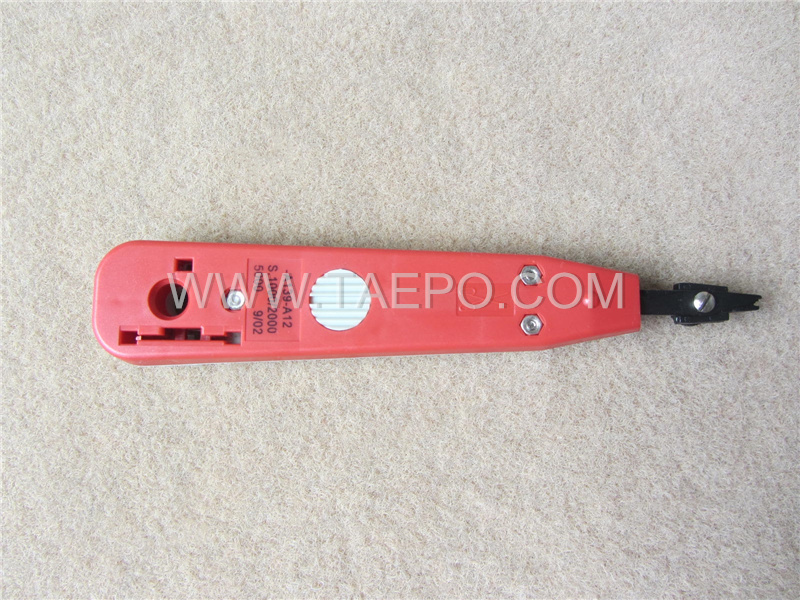

TP-5905-C Einsatzwerkzeug für MDF Trennblock 71 #TP-1401-100, rot und grau, mit Kunststoffstück

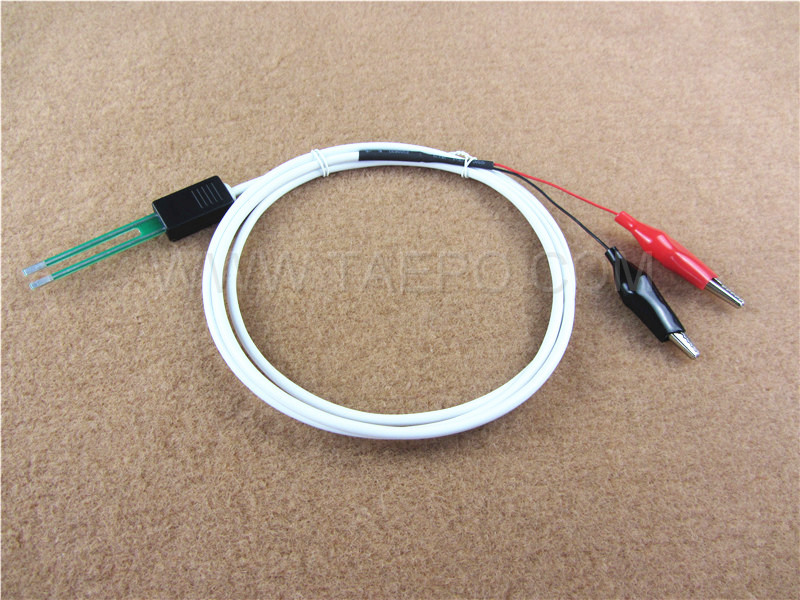

TP-1401-2TA 2-poliges SM-Testkabel mit Teststecker zu Krokodilklemme für MDF Trennblock 71

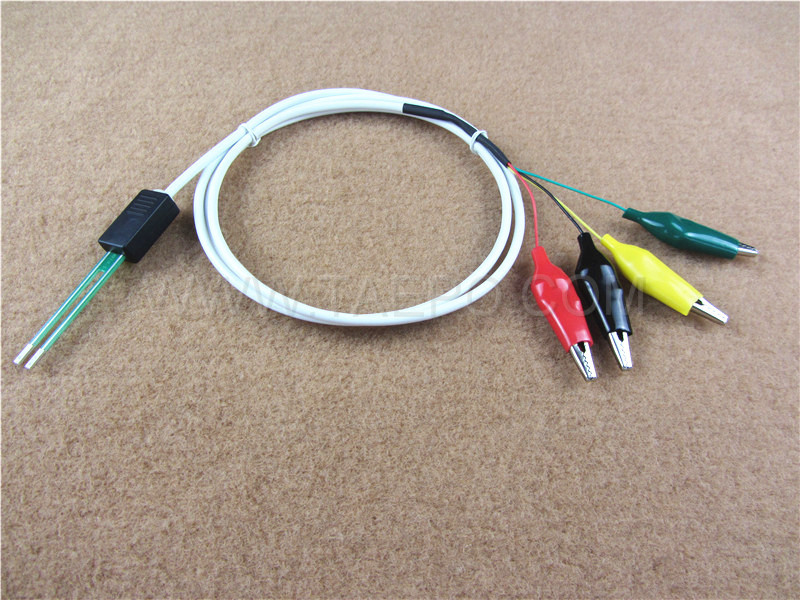

TP-1401-4TA 4-poliges SM-Testkabel mit Teststecker zu Krokodilklemme für MDF Trennblock 71

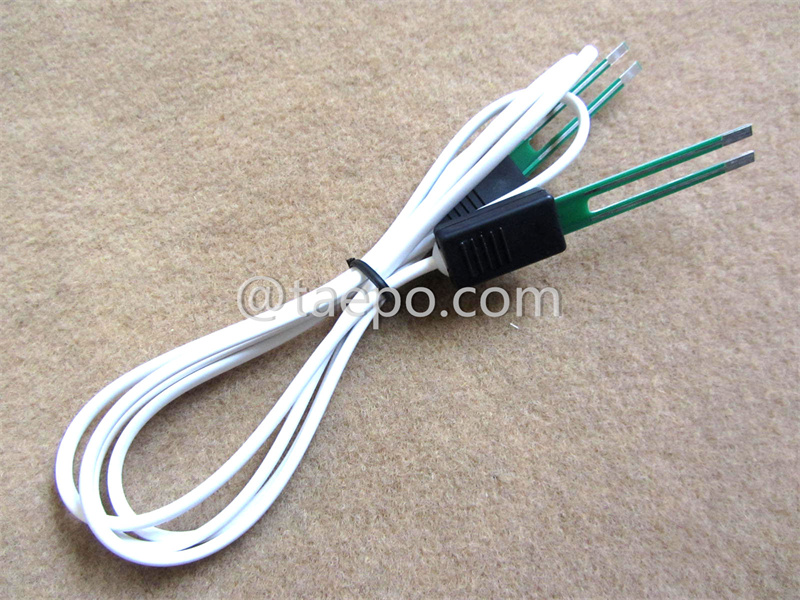

TP-1401-2TT 2-poliges SM-Verbindungskabel mit Teststecker für MDF Trennblock 71

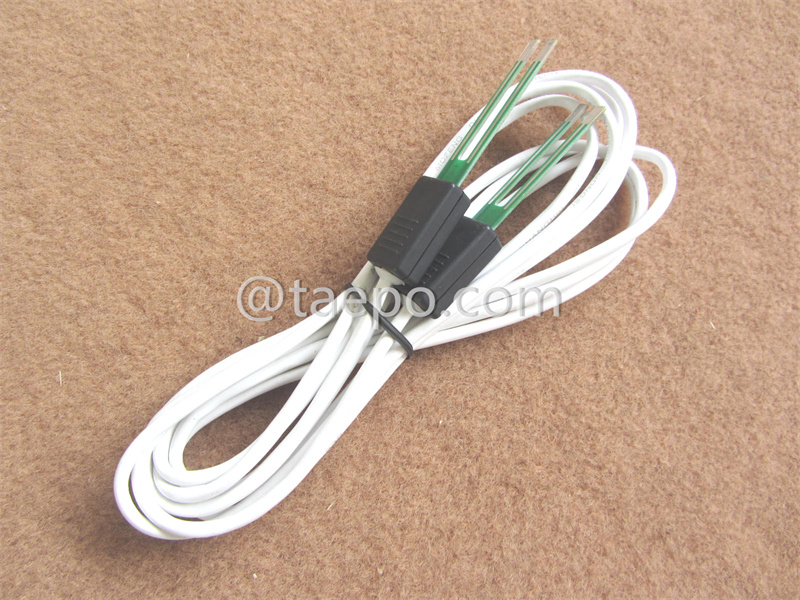

TP-1401-4TT 4-poliges SM-Verbindungskabel mit Teststecker für MDF Trennblock 71
