Beschreibungen

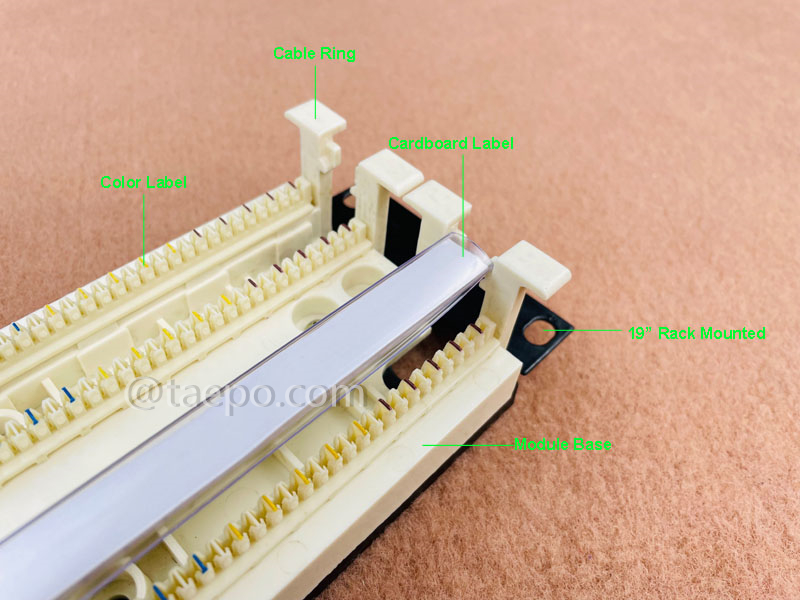

Ein „110 Cross Connect System 200 Paare 110 Verdrahtungsblock 2U Rack Patch Panel für Anschlussblock 4 Paar“ ist eine umfassende Lösung für die Organisation und Verwaltung von großflächigen Kupferkabelverbindungen in Telekommunikations- und Netzwerkumgebungen.
Sehen wir uns die Komponenten und Hauptfunktionen genauer an:
110 Cross Connect System: Dies bezieht sich auf ein strukturiertes Verkabelungssystem, das Anschlussblöcke im 110er-Stil zum Abschließen und Verbinden von Kupferkabeln verwendet. Das 110-System bietet eine standardisierte und effiziente Methode zur Verwaltung von Verbindungen in Telekommunikationsnetzwerken.
200 Paare 110 Verdrahtungsblock: Dies gibt die Kapazität des Verdrahtungsblocks an, 200 Paare Kupferkabel zu handhaben. Ein Paar besteht normalerweise aus zwei Drähten, die zum Senden und Empfangen von Signalen in der Telekommunikation verwendet werden. Der 110-Verdrahtungsblock dient als Abschlusspunkt für die einzelnen Drähte.
2U Rack Patch Panel: Das Patch Panel ist für die Montage in einem standardmäßigen 19-Zoll-Geräterack konzipiert und belegt 2 Rackeinheiten (2U) vertikalen Rackplatz. Es bietet einen zentralen Ort zum Terminieren und Patchen von Verbindungen von den Verdrahtungsblöcken zu anderen Netzwerkgeräten.
Für Anschlussblock 4 Paar: Dies zeigt an, dass das Patchpanel speziell für 4-paarige Verbindungen von den 110 Verdrahtungsblöcken ausgelegt ist. In der Telekommunikation bezieht sich eine 4-paarige Verbindung normalerweise auf eine Ethernet- oder Telefonverbindung mit vier verdrillten Kabelpaaren.
Anwendungen
Hohe Kapazität: Mit einer Kapazität von 200 Paaren eignet sich dieses System für groß angelegte Telekommunikations- und Netzwerkanwendungen, bei denen zahlreiche Verbindungen effizient verwaltet werden müssen.
Strukturierte Organisation: Die 110 Verdrahtungsblöcke und das Patchpanel erleichtern die strukturierte Organisation von Kabelverbindungen und erleichtern so die Verwaltung und Wartung der Netzwerkinfrastruktur. Jedes Kabelpaar kann zur einfachen Identifizierung ordentlich abgeschlossen und beschriftet werden.
Rack-montierbares Design: Das 2U-Rack-Patchpanel ist für die einfache Integration in Standard-Geräteracks konzipiert und bietet eine platzsparende und übersichtliche Lösung für die Verwaltung von Verbindungen innerhalb eines rackbasierten Netzwerk-Setups.
Cross-Connect-Fähigkeit: Das System unterstützt die Cross-Connect-Funktionalität und ermöglicht das Routing und Patchen von Verbindungen zwischen verschiedenen Blöcken oder Geräten innerhalb des Netzwerks. Diese Flexibilität ermöglicht eine einfache Konfiguration und Neukonfiguration von Netzwerkverbindungen nach Bedarf.
Insgesamt bietet das „110 Cross Connect System 200 Paare 110 Verdrahtungsblock 2U Rack Patchpanel zum Verbinden von Block 4 Paar“ eine umfassende und skalierbare Lösung für die Organisation und Verwaltung einer großen Anzahl von Kupferkabelverbindungen in Telekommunikations- und Netzwerkumgebungen.
Schematische Diagramme
Bilder packen
Bestelldaten
| Art.-Nr |
Beschreibungen |
| TP-5403-200 |
200 DA 110 Connect Cross Connect Rack Mount Panel, mit Etikett, ohne Anschlussblöcke |
