Trockenes Geradeverbindungsmodul für 25 Paare

Die 25-Paar-Trockengeradeverbindungs-Module (TP-1307-25) sind entwickelt für die Massenterminierung von Kommunikationskabeln mit festen Kupfer- oder Aluminiumleitern mit Durchmessern von 0,32 bis 0,8 mm (28 bis 20 AWG) und einem maximalen Außendurchmesser (AD) des Leiters von 1,65 mm. Die Steckverbinder sind mit verzinnten Isolationsverdrängungskontakten (IDC) ausgestattet, die eine gasdichte Verbindung gewährleisten.

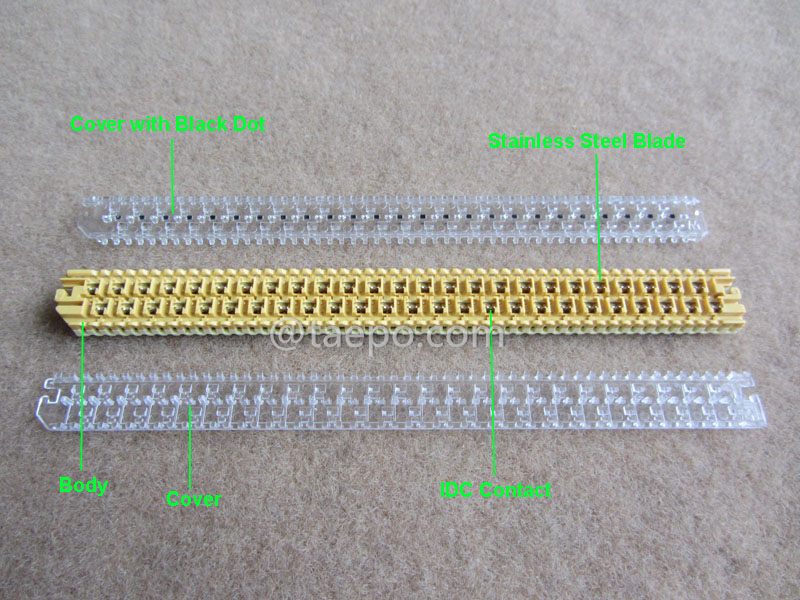

Die Verbindungs-Module verfügen über eine Anordnung von U-förmigen Kontakten aus Phosphorbronze und Schneidklingen aus Edelstahl. Beim Crimpen entfernt jeder Kontakt die Isolierung vom positionierten Draht und hält den Leiter sicher fest. Während des Crimpvorgangs schneiden die Schneidklingen im Modul den überschüssigen Draht ab. Ein einziger Crimpvorgang stellt eine gasdichte Verbindung aller 25 Paare im Modul her, was den gesamten Prozess einfach und schnell macht.

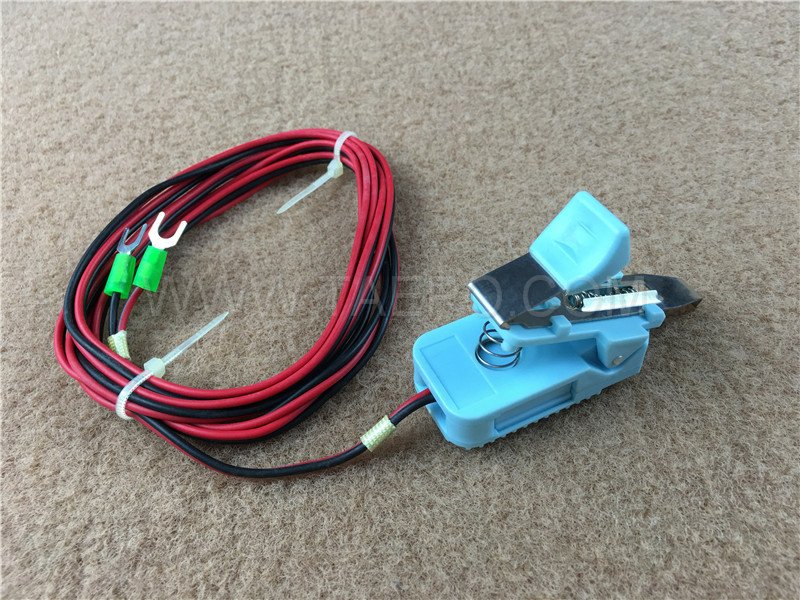

Testzugangsöffnungen an der Vorderseite des Moduls ermöglichen Tests, ohne das Modul zu öffnen, die Isolierung abzuziehen oder den Dienst zu unterbrechen. Modulabdeckungen, Gehäuse und Basen bestehen aus robustem Polycarbonat und sind kompatibel mit Materialien, die in Telekommunikationsinstallationen üblich sind. Das robuste Design und die Konstruktion der Module halten dem Crimpen und Wiederöffnen stand und erleichtern Übertragungen und Kabelumlegungen jederzeit.

• Isolationsverdrängungskontakt (IDC): Entwickelt, um elektrische Verbindungen herzustellen, ohne Drähte abisolieren oder separate Verbinder verwenden zu müssen. Ein scharfes Blatt oder Keil durchdringt die Isolierung und stellt Kontakt zum Leiter her.

• Anzahl der Paare: Der Begriff „25 Paare“ bedeutet, dass dieses Modul für 25 Paare von Kupferkabeln ausgelegt ist. In der Telekommunikation bezeichnet ein Paar üblicherweise ein verdrilltes Kupferdrahtpaar, das häufig zur Übertragung von Sprach- und Datensignalen verwendet wird.

• Gerades Verbinden: „Gerades Verbinden“ bedeutet, dass das Modul verwendet wird, um zwei gerade Kabelabschnitte ohne Querverbindungen oder Änderungen an der Verkabelung zu verbinden. Dies wird häufig bei der Verlängerung oder Reparatur von Kupferkabeln eingesetzt.

• Hochwertige Verbinder: Diese Module sind oft mit hochwertigen Steckverbindern oder Einpressblöcken ausgestattet, die eine sichere Terminierung und Verbindung von Kupferdrähten gewährleisten. Diese Verbinder sorgen für zuverlässige Verbindungen und minimale Signalverluste.

• Langlebigkeit: Die Module sind in der Regel robust und langlebig gebaut, um den Anforderungen von Telekommunikations- und Netzwerkanwendungen standzuhalten.
