TAEPO – spezialisiert auf rackmontierte ODF, Ihr professioneller Fertigungspartner in China.
Wofür wird ein rackmontiertes ODF verwendet?
BESCHREIBUNGEN

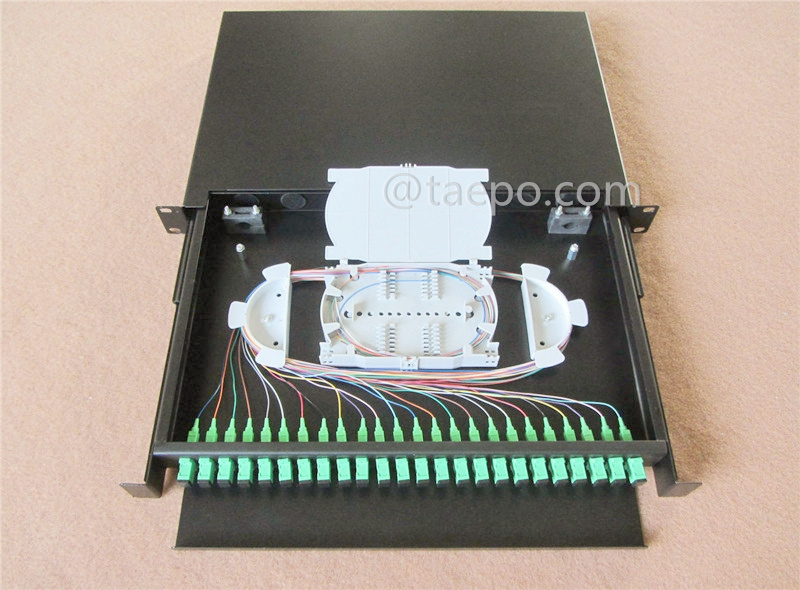

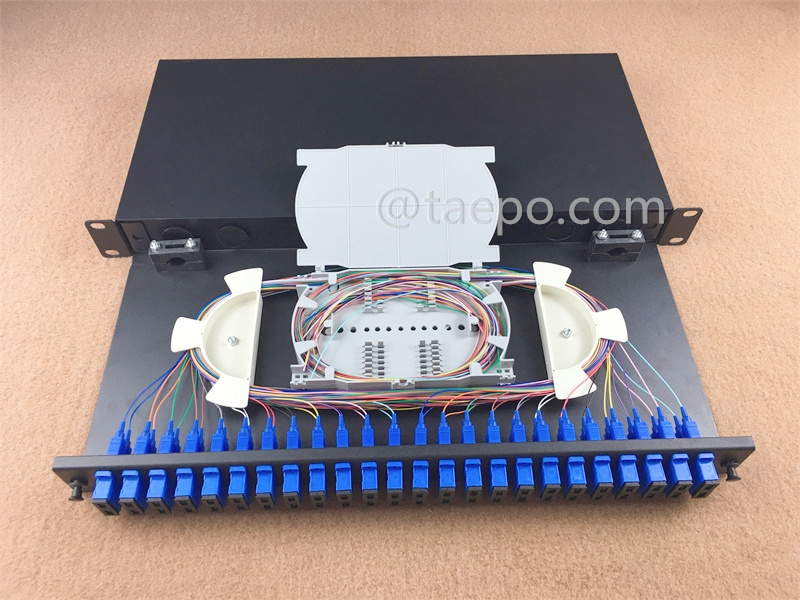

Der rackmontierte optische Verteilerrahmen / ODF (TP-3202-24C) ist ein Rahmen zur Bereitstellung von Kabelverbindungen zwischen Kommunikationseinrichtungen, der Faserspleißen, Verkabelung, Terminierung, Adapter und Steckverbinder sowie Kabelanschlüsse in einer einzigen Einheit integrieren kann. Er kann außerdem als Schutzeinrichtung dienen, um Glasfaserverbindungen vor Beschädigungen zu schützen.
Der ODF 3202 ist als kompakte 1RU-Lösung mit niedrigem Profil für die Terminierung von 24 Simplex-SC-Adaptern oder bis zu 48 Duplex-LC-Adaptern ausgelegt. Mit einer Höhe von weniger als 44,50 mm (1,75") passt das Panel problemlos in eine Höheneinheit im Rack.

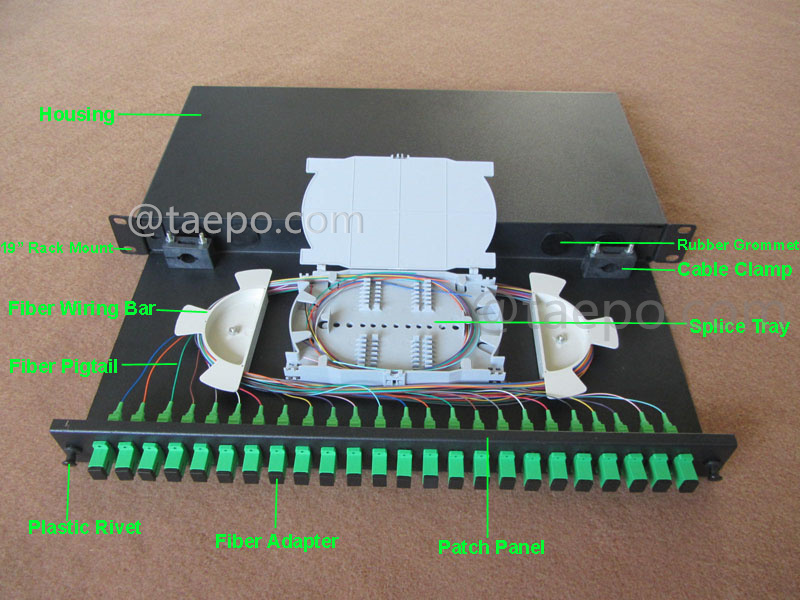

Er besteht aus Spleißkassetten, Patchpanels, Adaptern, Pigtails und dem Außengehäuse. Die Spleißkassette dient zum Spleißen der Glasfaserkabel und Pigtails. Das Patchpanel wird zur Montage der Glasfaseradapter für die Terminierung verwendet. Das Gehäuse besteht aus kaltgewalztem Stahl mit Pulverbeschichtung. Der ODF ist ausschließlich für den Innenbereich vorgesehen.
HAUPTMERKMALE
• 19-Zoll-Rackmontage: Standardgröße, kompatibel mit den meisten Server- und Netzwerkschränken.
• 1U-Höhe: Schlankes Design, spart Platz im Rack für weitere Netzwerkgeräte.
• Kapazität für 24 Fasern: Unterstützt bis zu 24 SC-Steckverbinder für ein effizientes Hochdichte-Fasermanagement.
• Ausziehbare Kassette: Der Schiebemechanismus ermöglicht einen einfachen Zugang für Installation und Wartung.
• Ohne Führungsschienen: Vereinfachtes Schiebedesign ohne zusätzliche Führungsschienen.
• Gehäuse aus kaltgewalztem Stahl: Gefertigt aus robustem kaltgewalztem Stahl für hohe strukturelle Stabilität.
• Pulverbeschichtung: Pulverbeschichtete Oberfläche für verbesserten Korrosions- und Verschleißschutz.
• Abmessungen: 485x200 mm: Kompakte Bauform, ideal für platzbeschränkte Installationen.
• Ohne Adapter geliefert: Flexibilität zur Installation von Adaptern gemäß Netzwerkspezifikation.
• Ohne Pigtails geliefert: Ermöglicht eine individuelle Pigtail-Installation entsprechend der Glasfasernetz-Konfiguration.
• Unterstützung von SC-Steckverbindern: Kompatibel mit branchenüblichen SC-Glasfasersteckverbindern.
• Optimiert für Fasermanagement: Entwickelt zur effizienten Organisation und zum Schutz von Glasfaserkabeln.
SCHALTPLÄNE
ABBILDUNGEN
VERPACKUNGSBILDER
BESTELLDATEN
| Artikelnummer |
Beschreibungen |
| TP-3202-24C |
Rack-mounted ODF, 19", 1U, SC, 24 fibers, sliding without guiding rail, cold rolling steel housing with powder coating, 485x200mm, without adapters, pigtails |
VERWANDTE PRODUKTE
TP-3001-SM1SCASCA-LF Glasfaseradapter, Singlemode, Simplex, SC/APC–SC/APC

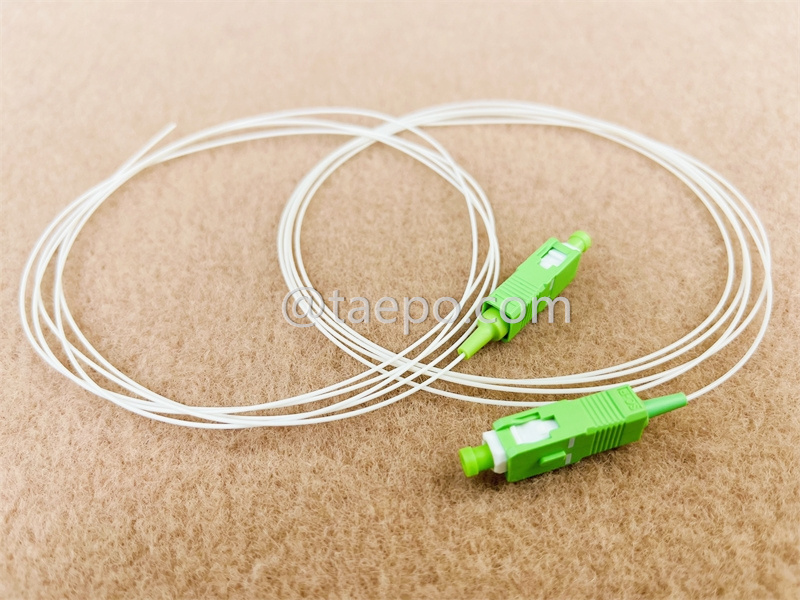

TP-3004-9SM1SCA09-0015 Glasfaser-Pigtail, Singlemode 9/125 µm OS1, Simplex, SC/APC, 0,9 mm, 1,5 m
