562 Run & Tap Verbinder, 2-adrig, Leiter AWG12-10, Einzelkontakt, gelb

Der 562 Run & Tap Connector (TP-1310-562) wird verwendet, um das Ende eines Drahtes (Tap) elektrisch mit einem durchgehenden Draht (Run) zu verbinden und die Verbindung zu isolieren. Es handelt sich um eine Art elektrischen Steckverbinders, der in elektrischen Installationen eingesetzt wird, um eine bestehende elektrische Leitung, typischerweise einen Hauptleiter oder Kabel (den „Run“), anzuzapfen oder zu verbinden, um so eine Verbindung für einen zusätzlichen Zweigkreis oder ein Gerät (den „Tap“) zu schaffen. Diese Steckverbinder sind so konzipiert, dass sie sichere und zuverlässige elektrische Verbindungen ermöglichen, ohne den Hauptleiter schneiden oder verbinden zu müssen.

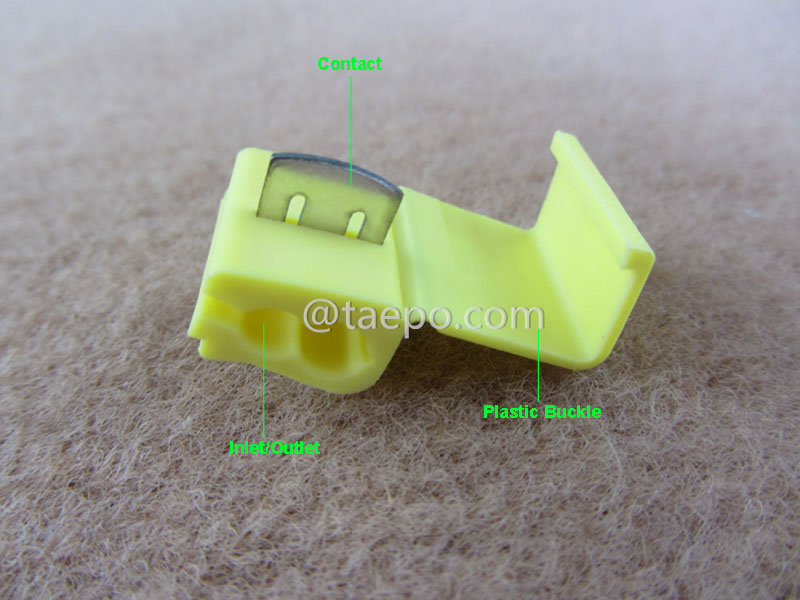

Diese Ein-Kontakt-Version verfügt über eine zuverlässige Metallkontaktklinge, die die Isolierung sowohl des Run- als auch des Tap-Drahtes durchdringt, ohne die Isolierung zu entfernen, und so eine schnelle, dauerhafte elektrische Verbindung ermöglicht. Das farbcodierte Gehäuse aus gelbem Polypropylen sorgt für mechanische Festigkeit und eine einfache Identifikation des unterstützten Drahtbereichs. Der Innenkontakt besteht aus verzinntem Messing, das Korrosionsbeständigkeit und eine stabile elektrische Leistung über die Zeit bietet.


Das Steckverbindergehäuse hält die Drähte sicher an ihrem Platz, während der Stift in die Metallklinge gedrückt wird und somit die elektrische Verbindung herstellt. Das Design erspart Löten oder Umwickeln, was besonders bei der Installation vor Ort die Effizienz steigert.

• Abzweigverbindung: Die Hauptfunktion eines Run & Tap Steckverbinders besteht darin, eine sichere elektrische Verbindung zwischen dem Hauptleiter (Run) und dem zusätzlichen Abzweigleiter (Tap) herzustellen. Der Abzweigleiter ist typischerweise ein kleinerer Draht oder ein Kabel, das Strom entnehmen oder an den Hauptstromkreis anschließen muss.

• Einfache Installation: Viele Run & Tap Steckverbinder sind für eine einfache Installation ohne spezielle Werkzeuge konzipiert. Kompressionssteckverbinder können jedoch ein Kompressionstool für die korrekte Montage erfordern.

• Mechanische Festigkeit: Run & Tap Steckverbinder sind in der Regel so ausgelegt, dass sie mechanischen Belastungen standhalten und selbst in Umgebungen mit Vibrationen oder Bewegungen eine stabile und sichere Verbindung gewährleisten.

• Sichere Verbindung: Trotz ihrer geringen Größe bieten diese Steckverbinder eine sichere und zuverlässige elektrische Verbindung. Sie sind darauf ausgelegt, eine gute elektrische Leitfähigkeit aufrechtzuerhalten und Vibrationen sowie Zugbelastungen zu widerstehen, um eine stabile Verbindung über die Zeit sicherzustellen.

• Selbstschälendes Design: Durch den integrierten Metallkontakt mit Klinge wird das manuelle Abisolieren der Run- oder Tap-Leiter überflüssig. Die Klinge durchdringt die Isolationsschichten beim Schließen des Steckverbinders und legt den Leiter frei, ohne die Litzen zu beschädigen.

• Gehäuse in Gelb: Der Steckverbinder verfügt über ein standardisiertes gelbes Farbgehäuse, das eine einfache Identifikation während der Installation oder Inspektion ermöglicht. Die Farbe kennzeichnet den unterstützten Drahtbereich gemäß Industriestandards und erleichtert die Lagerhaltung.

• Klappverschluss mit Rastfunktion: Sorgt dafür, dass der Steckverbinder bei Vibrationen oder Bewegungen geschlossen bleibt und beide Drähte sicher im Inneren fixiert werden.
