19 "3U SC 96 Fasern Rack Mount ODF optische Verteilungsrahmen

punkt nr.: TP-3205-96D
Dieser ODF ist eine Netzwerkkomponente, die für ein Standard-19-Zoll-Geräte-Rack ausgestattet ist.
beschreibung

    Beschreibungen


Rack montierte optische Verteilungsrahmen/ODF (TP-3205-96D) ist ein Rahmen, mit dem Kabelverbindungen zwischen Kommunikationsanlagen bereitgestellt werden können, mit denen Faserspleißen, Verkabelung, Terminierung, Adapter und Anschlüsse und Kabelverbindungen in einer einzigen Einheit integriert werden können. Es kann auch als Schutzvorrichtung zum Schutz von Glasfaserverbindungen vor Schäden wirken.

Der 3205 ODF ist so konzipiert, dass er eine niedrig profile 3RU-Kompaktlösung für die Beendigung von 96 Simplex SC oder bis zu 192 Dual-LC-Adaptern bereitstellt. Bei weniger als 44,4 mm (1,75 "Höhe) passt das Feld leicht in eine Einheit des Rack -Raums.

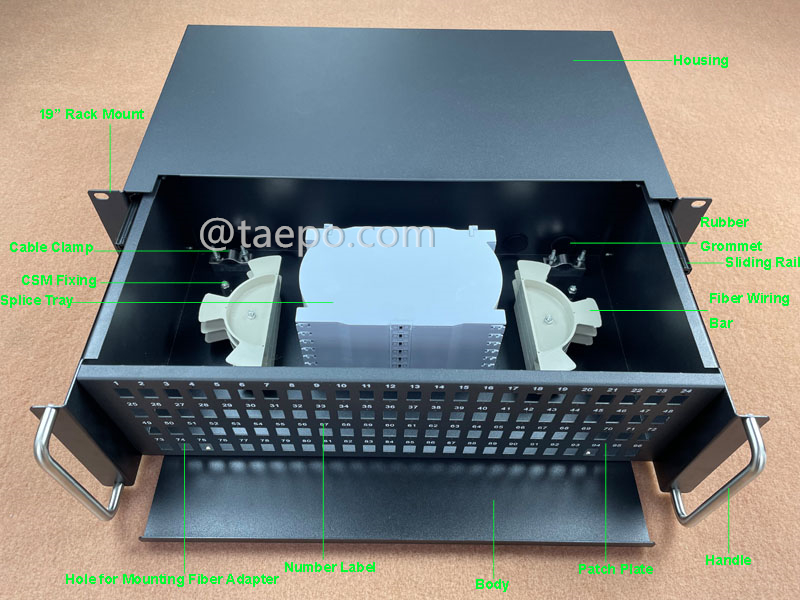

Es besteht aus Spleißschalen, Patchplatten, Adaptern, Zöpfen und dem äußeren Gehäuse.

Die Spleißschale wird für die Funktion des Spleißens der Faserkabel und Zöpfen verwendet. Patch -Panel für die Funktion des Zusammenbaus von Faseradaptern für Kündigungen. Die Schachtel besteht aus kaltem Rollstahl mit Pulverbeschichtung.

Der ODF wird nur für Innenanwendungen verwendet.





    Haupteigenschaften


Gehäusestruktur zum Schutz der Fasern vor Schäden.
Spezielle Faser -Routing -Konstruktionen, um die Biegeradien von mehr als 40 mm zu gewährleisten.
Adoptieren Sie statische Pulverbeschichtungstechniken, rostsicheres und schönes Erscheinungsbild.
Stellen Sie einen einfachen Zugang zum hinteren Fach und Springer vor vorne
Kugellager mit positivem Stopp geplant




    Schematische Diagramme

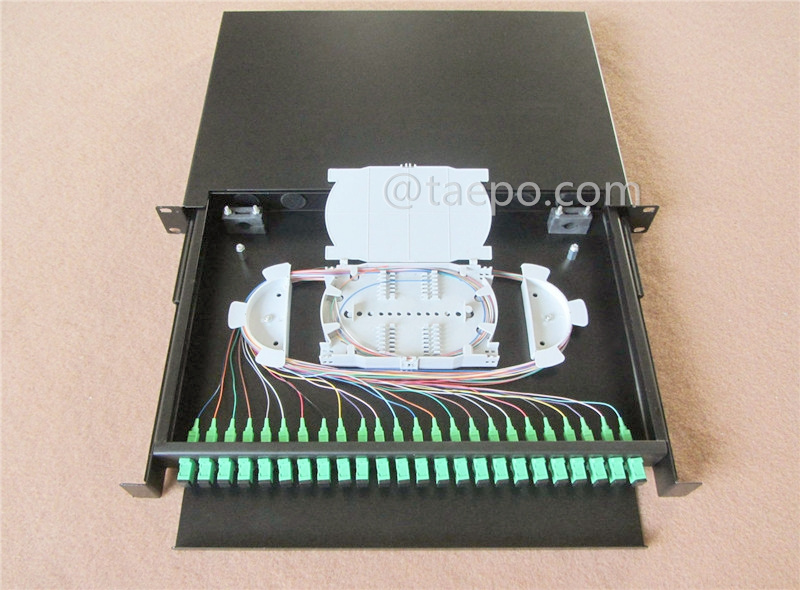

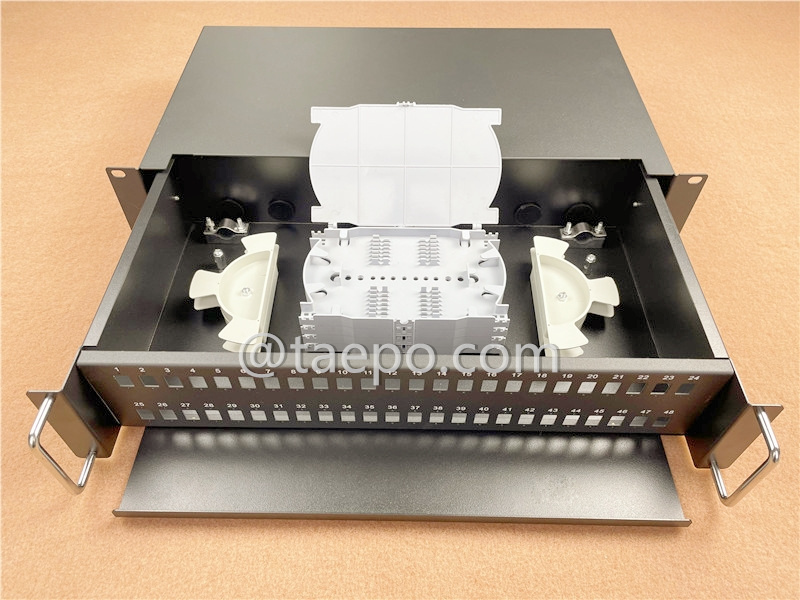

    Bilder packen





    Bestelldaten



Art.-Nr Beschreibungen
TP-3205-96D Rack montiert ODF, 19 ", 3U, SC, 96 Fasern, Metallführerschiene, kaltes Rollstahlgehäuse mit Pulverbeschichtung, 485 x 340 mm, ohne Adapter, Zöpfen
