Was genau ist ein 25-Paar-Gel-gefülltes Gerade-Spleißmodul?
BESCHREIBUNGEN
Die 25-Paar Gel-gefüllten Gerade-Spleißmodule (TP-1307-25G) sind dafür ausgelegt, Kommunikationskabel mit festen Kupfer- oder Aluminiumleitern mit einem Durchmesser von 0,32 bis 0,8 mm (28 bis 20 AWG) massenhaft zu terminieren. Der maximale Außendurchmesser (OD) des Leiters beträgt 1,65 mm. Die Steckverbinder sind mit verzinnten Kontakten mit Isolationsverdrängung ausgestattet, die eine gasdichte Verbindung gewährleisten.

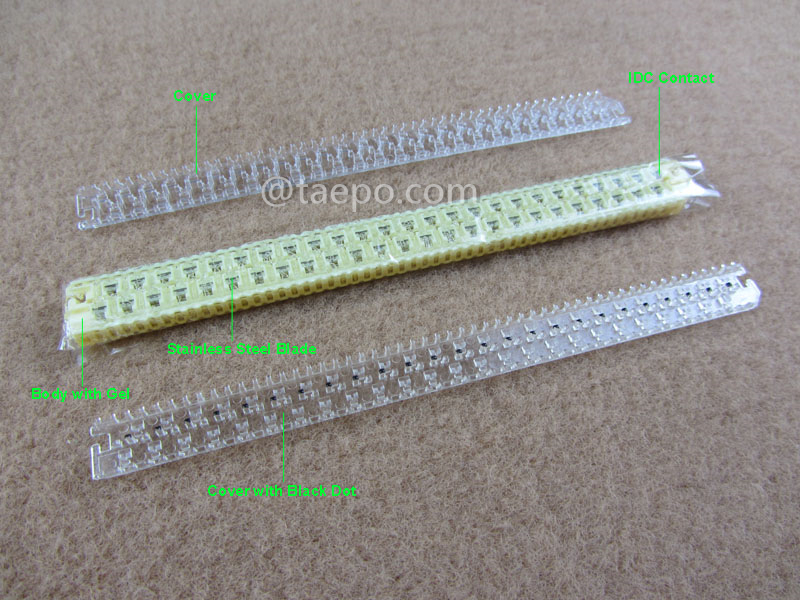

Die Spleißmodule verfügen über eine Reihe von U-förmigen Phosphorbronzekontakten und Klingen aus Edelstahl zum Abtrennen der Drahtenden. Beim Crimpen des Moduls entfernt jeder Kontakt die Isolierung vom eingesetzten Draht und greift den Leiter fest. Während des Crimpvorgangs schneiden die Klingen im Inneren des Moduls den überschüssigen Draht ab. Ein einziger Crimpvorgang erzeugt eine gasdichte Verbindung für alle 25 Paare im Modul, was den gesamten Prozess einfach und schnell macht.
Testzugangsöffnungen an der Vorderseite der Module ermöglichen es, ohne Öffnen des Moduls, ohne Isolationsabzug oder Unterbrechung des Dienstes zu testen. Gehäuse, Abdeckungen und Basen der Module bestehen aus langlebigem Polycarbonat und sind mit Materialien kompatibel, die in der Telekommunikation üblich sind. Das robuste Design und die Konstruktion der Module halten dem Crimpen und Wiederöffnen stand und erleichtern so Übertragungen und Kabelumstellungen jederzeit. Dieser Spleißmodultyp ist zum Schutz vor Feuchtigkeit mit Gel gefüllt.
HAUPTMERKMALE
-
Isolationsverdrängungskontakt (IDC): Entwickelt, um elektrische Verbindungen herzustellen, ohne dass Kabel abisoliert oder separate Verbinder verwendet werden müssen, indem eine scharfe Klinge oder ein Keil die Isolierung durchdringt und Kontakt zum Leiter herstellt.
-
Paaranzahl: Die Bezeichnung „25 Paare“ bedeutet, dass dieses Modul zum Verbinden und Spleißen von 25 Kupferpaarekabeln ausgelegt ist. In der Telekommunikation bezeichnet ein Paar normalerweise ein verdrilltes Kupferdrahtpaar, das häufig für die Übertragung von Sprach- und Datensignalen verwendet wird.
-
Gerade Spleißung: „Gerade Spleißung“ bedeutet üblicherweise, dass das Modul zum Verbinden von zwei geraden Kupferkabelabschnitten ohne Kreuzverbindungen oder Änderungen in der Verkabelung verwendet wird. Dies geschieht häufig beim Verlängern oder Reparieren von Kupferkabelstrecken.
-
Hochwertige Verbinder: Diese Module sind oft mit hochwertigen Steckverbindern oder Einsteckblöcken ausgestattet, die Kupferdrähte sicher terminieren und spleißen. Diese Verbinder sorgen für zuverlässige Verbindungen und minimale Signalverluste.
-
Haltbarkeit: Sie sind typischerweise robust und langlebig gebaut, da sie den Anforderungen von Telekommunikations- und Netzwerkanwendungen standhalten müssen.
-
Gelversiegelung: Das Gel im Inneren des Moduls kapselt die gespleißten Kabelpaare ein und schützt sie vor Feuchtigkeit, Korrosion und anderen Umwelteinflüssen. Diese Eigenschaft ist besonders wichtig für den Außeneinsatz.
SCHALTPLÄNE
ABBILDUNGEN
VERPACKUNGSBILDER
BESTELLDATEN
| Artikelnummer |
Beschreibung |
| TP-1307-25G |
25-Paar Gel-gefülltes Gerade-Spleißmodul |
