Beschreibungen
Ein 19-Zoll-2U-48-Port-CAT6-RJ45-UTP-Netzwerk-Patchpanel ist ein Teil der Netzwerkhardware, die häufig in Rechenzentren, Serverräumen oder Telekommunikationsschränken verwendet wird.
Sehen wir uns seine Komponenten und seinen Zweck genauer an:
19 Zoll: Dies bezieht sich auf die Breite des Patchpanels. Es ist so konzipiert, dass es in ein standardmäßiges 19-Zoll-Geräterack oder -gehäuse passt, das häufig in Rechenzentren und Netzwerkumgebungen verwendet wird.
2U: Dies gibt die Höhe des Patchpanels in Rack-Einheiten (U) an. Eine Rack-Einheit (1U) entspricht einer Höhe von 1,75 Zoll (44,45 mm). Ein 2U-Patchpanel ist also ungefähr 3,5 Zoll (88,9 mm) hoch. Die Höhe von 2U ermöglicht es, zwei vertikale Einheiten in einem Standardrack einzunehmen.
48-Port: Dies gibt die Anzahl der auf dem Patchpanel verfügbaren Ports an. In diesem Fall gibt es 48 Ports, was bedeutet, dass das Patchpanel bis zu 48 einzelne Netzwerkverbindungen aufnehmen kann.
CAT6: Dies bezeichnet die Kategorie des Ethernet-Kabels, das vom Patchpanel unterstützt wird. CAT6-Kabel (Kategorie 6) sind für Gigabit-Ethernet (10/100/1000BASE-T) ausgelegt und können im Vergleich zu früheren Generationen wie CAT5e höhere Bandbreiten und schnellere Datenübertragungsraten unterstützen.
RJ45: Dies bezieht sich auf den Steckertyp, der auf dem Patchpanel verwendet wird. RJ45-Stecker sind die Standardstecker, die für Ethernet-Netzwerke verwendet werden. Jeder Port auf dem Patchpanel verfügt über eine RJ45-Buchse, an die Ethernet-Kabel angeschlossen werden können.
UTP: Steht für Unshielded Twisted Pair. Es bezeichnet den Kabeltyp, der normalerweise mit diesem Patchpanel verwendet wird. UTP-Kabel bestehen aus Paaren verdrillter Kupferdrähte und werden häufig in Ethernet-Netzwerken verwendet.
Der Zweck dieses Patchpanels besteht darin, einen zentralen Ort zum Terminieren und Organisieren von Netzwerkkabeln bereitzustellen. Jeder Port auf dem Patchpanel entspricht einer bestimmten Netzwerkverbindung, sodass Netzwerkadministratoren Netzwerkverbindungen problemlos verwalten und Fehler beheben können. Patchpanels werden häufig in Verbindung mit Netzwerk-Switches verwendet, um strukturierte Verkabelungssysteme zu erstellen und so eine effiziente und zuverlässige Netzwerkkonnektivität zu ermöglichen.
Haupteigenschaften
Die Hauptmerkmale eines 19-Zoll-2U-48-Port-CAT6-RJ45-UTP-Netzwerk-Patchpanels umfassen normalerweise:
Hohe Portdichte: Mit 48 Ports in einem 2U-Formfaktor bietet dieses Patchpanel eine hohe Portdichte, wodurch Rack-Platz in Rechenzentren oder Netzwerkumgebungen effizient genutzt werden kann.
CAT6-Kompatibilität: Speziell für CAT6-Ethernet-Kabel entwickelt, um Kompatibilität mit Gigabit-Ethernet sicherzustellen und Hochgeschwindigkeitsdatenübertragung zu unterstützen.
RJ45-Anschlüsse: Ausgestattet mit RJ45-Anschlüssen für jeden Port, wodurch es mit Standard-Ethernet-Kabeln kompatibel ist, die häufig in Netzwerken verwendet werden.
Universelle T568A/T568B-Verkabelung: Unterstützt sowohl T568A- als auch T568B-Verkabelungsschemata und bietet Flexibilität bei der Kabelterminierung, um verschiedene Netzwerkkonfigurationen zu ermöglichen.
Farbcodierte Ports: Ports können zur einfachen Identifizierung und Organisation farbcodiert oder nummeriert sein, was die Kabelverwaltung und Fehlerbehebung vereinfacht.
Einfache Installation: Normalerweise für eine werkzeuglose oder werkzeugunterstützte Installation konzipiert, was eine schnelle und problemlose Montage auf standardmäßigen 19-Zoll-Racks oder -Gehäusen ermöglicht.
Langlebige Konstruktion: Hergestellt aus robusten Materialien, um Haltbarkeit und Zuverlässigkeit zu gewährleisten und den Anforderungen hochdichter Netzwerkumgebungen standzuhalten.
Kabelmanagementfunktionen: Kann integrierte Kabelmanagementfunktionen wie Kabelmanagementleisten, Kabelbinder oder Kabelmanagementkanäle enthalten, um Kabel ordentlich zu organisieren und zu verlegen, Kabelgewirr zu minimieren und das Risiko von Kabelschäden zu verringern.
Erdungsmöglichkeit: Einige Patchpanels können Erdungsoptionen enthalten, um eine ordnungsgemäße elektrische Erdung aufrechtzuerhalten und elektromagnetische Störungen (EMI) zu minimieren.
Beschriftungsoptionen: Möglichkeit zum Beschriften oder Markieren jedes Ports zur einfachen Identifizierung, was eine schnelle und genaue Kabelverfolgung und -wartung ermöglicht.
Kompatibilität mit Patchkabeln: Kompatibel mit Standard-Patchkabeln, was ein einfaches Anschließen und Trennen von Netzwerkgeräten ohne Neuverkabelung ermöglicht.
Zusammen tragen diese Funktionen zur Funktionalität, Zuverlässigkeit und Benutzerfreundlichkeit des Patchpanels bei und machen es zu einem wesentlichen Bestandteil strukturierter Verkabelungssysteme in modernen Netzwerkinfrastrukturen.
Schematische Diagramme

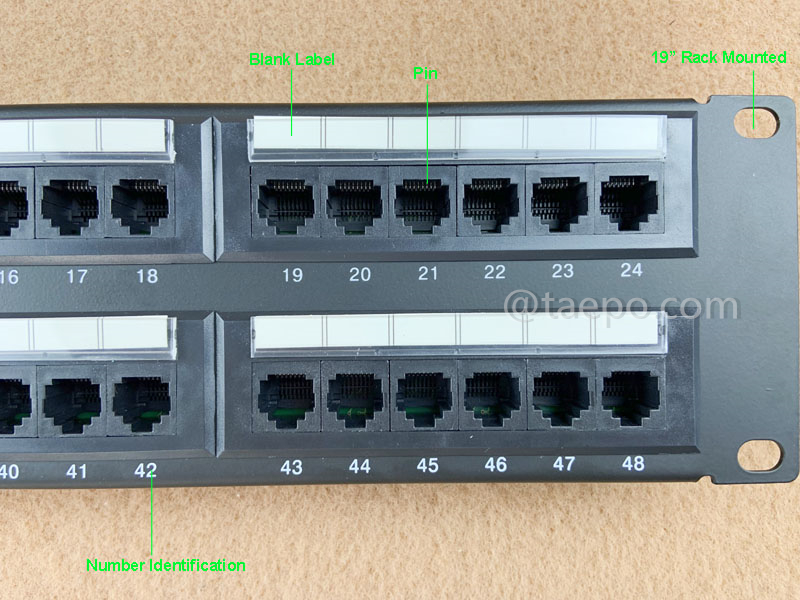

Bilder packen
Bestelldaten
| Art.-Nr |
Beschreibungen |
| TP-5302-48C6U |
48-Port Patchpanel, CAT6, RJ45, UTP, 19", 2HE |
