Beschreibungen
Ein „5-Paare-110-Anschlussblock“ bezieht sich auf eine Art Verdrahtungsblock, der in Telekommunikations- und strukturierten Verkabelungssystemen verwendet wird.
Hier ist eine Aufschlüsselung der typischen Bedeutung der einzelnen Teile des Begriffs:
5 Paare: Dies gibt die Anzahl der Adernpaare an, die der Block aufnehmen kann. In der Telekommunikation und im Netzwerkbereich bezieht sich ein Paar normalerweise auf ein verdrilltes Adernpaar, das aus zwei miteinander verdrillten Leitern besteht (z. B. wird bei Ethernet-Kabeln ein Paar zum Senden und eines zum Empfangen von Signalen verwendet).
110-Anschlussblock: Die Bezeichnung „110“ bezieht sich auf eine Art von Auflegeblock, der zum Abschließen und Verbinden von Drähten verwendet wird. Der Name leitet sich von der verwendeten Standardmethode IDC (Insulation Displacement Connection) ab, bei der Drähte in Metallschlitze gestanzt werden, um elektrischen Kontakt herzustellen.
Anwendungen
Abschluss: Der 110-Anschlussblock ermöglicht den Abschluss von bis zu 5 Kabelpaaren. Jedes Kabel wird in den entsprechenden Schlitz am Block gestanzt und normalerweise wird ein Aufstanzwerkzeug verwendet, um das Kabel an Ort und Stelle zu befestigen.
Verbindung: Diese Blöcke werden verwendet, um eingehende und ausgehende Kabel innerhalb eines strukturierten Verkabelungssystems zu verbinden. Beispielsweise können in einem Telekommunikationsschrank oder einem Rechenzentrum Kabel von verschiedenen Orten (wie Wandsteckdosen oder Patchpanels) am Block abgeschlossen und dann nach Bedarf kreuzverbunden werden.
Organisation: Sie helfen bei der Organisation und Verwaltung von Kabeln, indem sie einen strukturierten Abschlusspunkt bereitstellen. Dies verbessert die Übersichtlichkeit und Zugänglichkeit von Netzwerkverbindungen und erleichtert die Verfolgung und Behebung von Verkabelungsproblemen.
Kompatibilität: 110-Blöcke sind Standardkomponenten in vielen strukturierten Verkabelungsinstallationen und für den Einsatz mit verschiedenen Kabeltypen konzipiert, darunter Cat5, Cat6 und andere Twisted Pair-Kabel, die häufig in Ethernet-Netzwerken verwendet werden.
Zusammenfassend lässt sich sagen, dass ein „5-Paare-110-Anschlussblock“ ein spezieller Verdrahtungsblocktyp ist, der für die Terminierung und Verbindung von bis zu 5 Adernpaaren in Telekommunikations- und Netzwerkanwendungen entwickelt wurde. Er ermöglicht organisierte und zuverlässige Verbindungen innerhalb strukturierter Verkabelungssysteme und trägt so zu einem effizienten Netzwerkbetrieb und einer effizienten Netzwerkwartung bei.
Schematische Diagramme

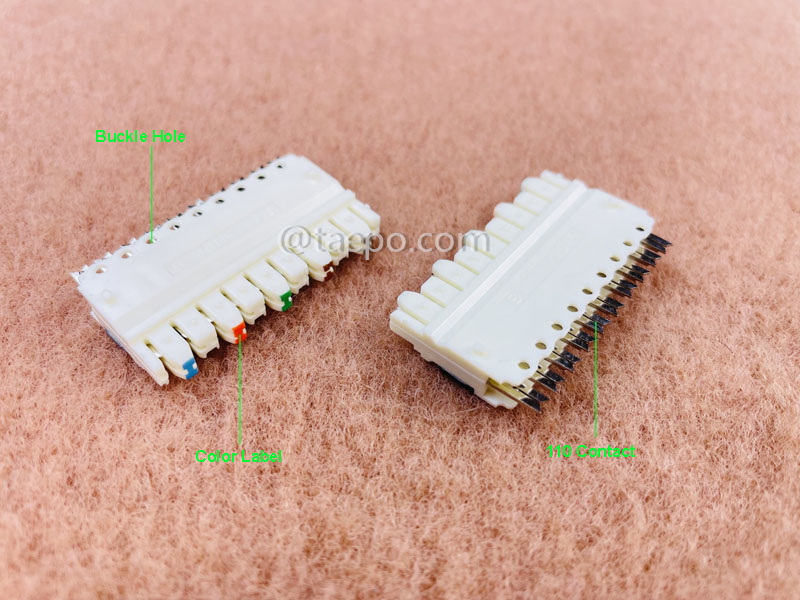

Bilder packen
Bestelldaten
| Art.-Nr |
Beschreibungen |
| TP-5404-5 |
5 Paar 110 Anschlussblock |
