TAEPO – Ihr Professioneller Hersteller Von 10-paarigen LSA-Trennleisten in China!
Was Ist Eine 10-paarige LSA-Trennleiste?
BESCHREIBUNGEN
Das LSA-Trennmodul für 10 Paare (TP-1201-10) wird auf der Verteilebene eingesetzt – in Hauptverteilern (MDF), in Kabelverzweigerschränken (CCC) oder in Anschlussdosen (DP). Es handelt sich um ein äußerst zuverlässiges und kosteneffizientes Verdrahtungssystem für moderne Telekommunikations- und Datennetze.
Es verwendet die IDC-Technologie (Insulation Displacement Connection), bei der keine Lötarbeiten, kein Abisolieren oder Verschrauben notwendig sind. Die Leitungen werden im 45-Grad-Winkel eingespannt, was das Risiko fehlerhafter Verbindungen erheblich reduziert und die Produktivität beim Verdrahten steigert. Die Kontakte bieten höchste Zuverlässigkeit selbst unter extremen Umgebungs- und Klimabedingungen. Es entsteht eine absolut zuverlässige, gasdichte Verbindung zwischen Kontakt und Leiter.
Die LSA-Trennmodule für 10 Paare verfügen über einen normalerweise geschlossenen zweiteiligen Kontakt mit integrierter Trennfunktion. Durch Einsetzen eines Trennsteckers in ein Leitungspaar lässt sich der Stromkreis temporär oder dauerhaft unterbrechen. Ein Prüfstecker kann in ein Paar eingesetzt werden, um jede Seite des Stromkreises separat zu testen – dies beschleunigt die Fehlersuche erheblich. Der mittlere Kontaktpunkt kann zusätzlich für Überspannungs- oder Stromschutz verwendet werden.
HAUPTMERKMALE
-
IDC-Kontakttechnik (Insulation Displacement Contact): Elektrische Verbindung ohne Abisolieren oder separate Steckverbinder – durch Eindringen einer Schneidklinge in die Isolierung.
-
Kompakte Bauweise: Platzsparendes Design – ideal für enge Telekommunikationsverteiler oder Gehäuse.
-
Hochdichte Anschlüsse: Verbindet mehrere Kabel an einem Punkt – erleichtert Wartung und Organisation.
-
Trennfunktion: Einzelne Leitungen können getrennt werden, ohne andere Verbindungen zu beeinflussen.
-
Einfache Installation: Schnelle Montage mit LSA-Auflegewerkzeug und Rückwandrahmen für modulare Systeme.
-
Exzellente Leitfähigkeit: Hochwertige Kupferlegierung sorgt für zuverlässige Signalübertragung.
-
Robustheit: Ausgelegt für langlebigen Einsatz im täglichen Betrieb.
-
Vielseitigkeit: Einsetzbar in Rechenzentren, Telekommunikationsnetzwerken und Sicherheitssystemen.
-
Kompatibilität: Unterstützt eine Vielzahl von Verdrahtungssystemen.
-
10-Paar-Konfiguration: Anschluss von bis zu 10 verdrillten Kupferdrahtpaaren.
-
Standardabmessungen: Passend für branchenübliche 10-Paar-Rückwandrahmen.
INSTALLATIONSVIDEOS

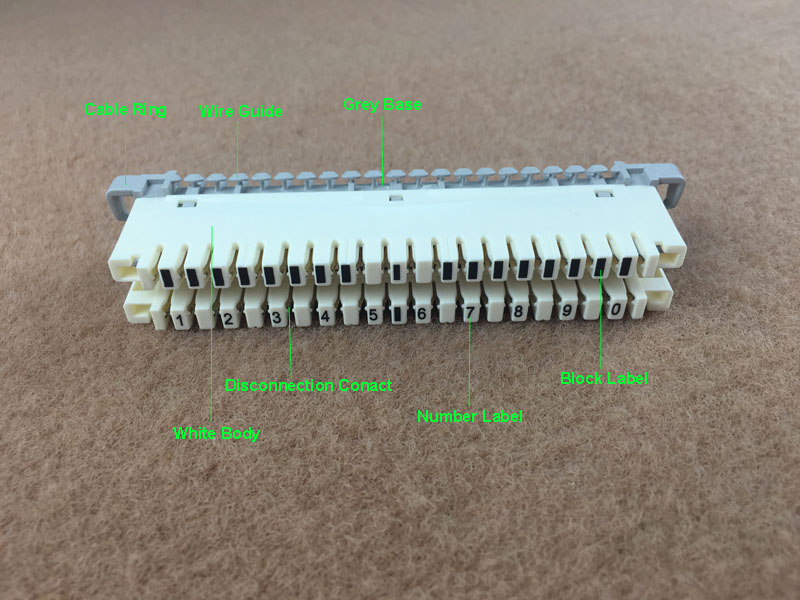

ABBILDUNGEN
SCHALTPLÄNE
VERPACKUNGSBILDER
BESTELLDATEN
| Artikel-Nr |
Beschreibung |
| TP-1201-10 |
LSA-Trennmodul für 10 Paare |
VERWANDTE PRODUKTE
TP-1212-10-11 10-Paar LSA-Rückwandrahmen, 11-fach
TP-1214-10D 10-Paar klappbarer, doppelseitiger Beschriftungshalter für LSA-Modul
TP-1220-2TA 2-poliges Testkabel, LSA-Teststecker zu Krokodilklemme, 1,5 m
TP-1220-2TB 2-poliges Testkabel, LSA-Teststecker zu Bananenstecker, 1,5 m

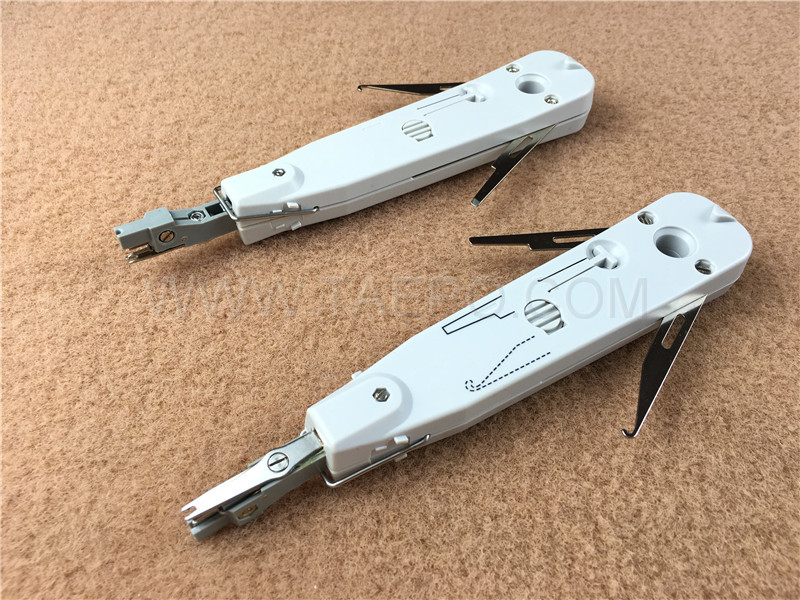

TP-1221-S LSA-Auflegewerkzeug mit Sensor
TP-1242-10 Erdungsschiene für 10 Doppeladern für LSA-Modul
