TAEPO – Ihr zuverlässiger chinesischer Hersteller für LSA-Einlegewerkzeuge, professionelle Technik trifft termingerechte Lieferung!
Was bedeutet das LSA-Einlegewerkzeug?
BESCHREIBUNGEN
Das LSA-Einlegewerkzeug mit Sensor (TP-1221-S) eignet sich für alle Anwendungen, bei denen eine große Anzahl einzelner Drähte verteilt oder angeschlossen werden muss. Kein Entfernen der Isolierung, keine Schrauben, kein Löten – extrem schnelles Arbeiten vor Ort mit integrierter Kontaktsicherheit.

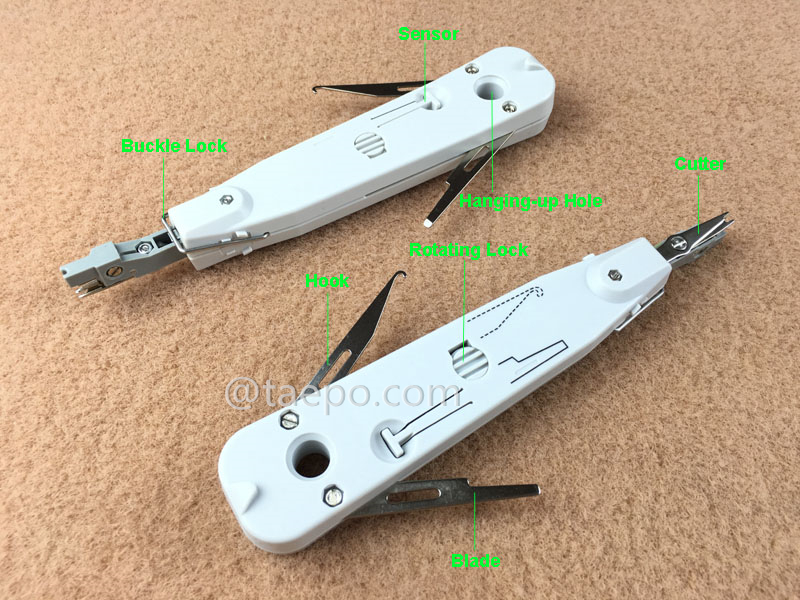

Das Werkzeug mit Sensor gilt unter Fachleuten als Schlüssel für unvergleichliche Kontaktsicherheit sowie für schnelles und sauberes Arbeiten. Der Sensor erkennt, ob der Draht tief genug in den Kontakt gedrückt wurde. Der Schneidmechanismus, der überstehende Drahtenden abschneidet, wird erst aktiviert, wenn der Sensor bestätigt, dass der Kontakt korrekt ist. Das Einlegewerkzeug ermöglicht eine gasdichte Verbindung und das gleichzeitige Abschneiden des Drahtes in einem einzigen Arbeitsgang. Es ist kein Abisolieren der Drähte und keine Schrauben erforderlich – einfaches Drücken des Werkzeugs genügt. Ein korrekt abgeschlossener Kontakt wird durch ein hörbares Klicken angezeigt.
Der Haken kann verwendet werden, um angeschlossene Drähte aus dem Kontakt oder MDF-Schutzmodule für 1 Paar aus dem Modul zu entfernen. Der Haken ist auch zum Entfernen von GDT-Ableitern aus dem Überspannungsschutzmagazin vorgesehen. Die Klinge dient zum Lösen von Modulen aus dem Rückmontagerahmen. Die Öffnung am Werkzeug kann zur Befestigung an einer Halterung verwendet werden. Ein praktischer Haken ermöglicht das Aufhängen des Werkzeugs, wenn es gerade nicht verwendet wird.
HAUPTMERKMALE
-
Drahtanschluss: Das Werkzeug ermöglicht Telekommunikations- und Netzwerktechnikern das effiziente Auflegen einzelner Kupferdrähte auf LSA-Kontakte. Dies geschieht durch Einführen des Drahtes in den vorgesehenen Schlitz und das Sichern mit dem Werkzeug.
-
Verbindungsqualität: LSA-Einlegewerkzeuge gewährleisten hochwertige Verbindungen und helfen, eine zuverlässige elektrische Verbindung zwischen Draht und Klemmenblock herzustellen – mit minimalem Signalverlust und Störungen.
-
Integrierter Drahtschneider: Einige LSA-PLUS-Werkzeuge verfügen über einen integrierten Drahtschneider, der ein schnelles und sauberes Abschneiden überstehender Drähte ermöglicht.
-
Drahtentfernung: Neben dem Einlegen von Drähten bieten diese Werkzeuge oft auch Funktionen zur Entfernung – wichtig für Wartung und Fehlersuche.
-
Kompaktes und ergonomisches Design: Die Werkzeuge sind in der Regel kompakt und ergonomisch geformt, mit einem Griff für sicheren Halt und präzises Arbeiten.
-
Verriegelungs- und Entriegelungsmechanismen: Zur einfachen Verbindung und Trennung des Werkzeugs vom Klemmenblock.
-
Langlebigkeit: Robuste Bauweise für den regelmäßigen Einsatz in Telekommunikations- und Datennetzwerken.
INSTALLATIONSVIDEOS
SCHALTPLÄNE
ABBILDUNGEN
VERPACKUNGSBILDER
BESTELLDATEN
| Artikelnummer |
Beschreibung |
| TP-1221-S |
LSA-Einlegewerkzeug mit Sensor |
