What is a Distribution Point Box used for?
BESCHREIBUNGEN
Die Verteilerbox / DP (TP-1707-50) wird zum Anschließen von Kabeln in sekundären Telefonnetzen an die Kabelpaare der Teilnehmerleitungen verwendet. Sie ist ein kompaktes und langlebiges Gehäuse, das für die sichere Unterbringung und den Schutz von LSA-Profilmodulen in Außen-Telekommunikationsnetzen ausgelegt ist. Mit ihrem robusten Kunststoffgehäuse und dem zuverlässigen Schlüsselschloss-System bietet sie sowohl physischen Schutz als auch Umweltschutz für bis zu 50 Paare von Kupferkabelanschlüssen. Das Design gewährleistet einfache Installation, Inspektion und Wartung und eignet sich somit für raue Außenumgebungen.
Diese Verteilerbox ist mit einem Rückrahmen ausgestattet, um die LSA-Module fest an ihrem Platz zu halten und eine organisierte und sichere Kabelführung zu gewährleisten. Ihre mittlere Größe von 195x191x81 mm ermöglicht eine effiziente Raumnutzung und bietet dennoch ausreichend Innenraum für Kabelabschluss und Jumperkabelverlegung. Der Schlüsselschloss-Mechanismus erhöht die Sicherheit, indem er unbefugten Zugriff verhindert und Risiken von Manipulation oder versehentlicher Trennung reduziert.
Das 10-Paar-LSA-Trennmodul ist ein hochzuverlässiges und kostengünstiges Verbindungssystem für moderne Telekommunikations- und Datennetze. Es verwendet die IDC-Technik (Insulation Displacement Connection), was bedeutet, dass kein Löten, Abisolieren der Drähte oder Schrauben erforderlich ist, und klemmt die Drähte in einem Winkel von 45 Grad, wodurch das Risiko einer schlechten Verbindung erheblich reduziert und die Verdrahtungsproduktivität erhöht wird. Die Kontakte gewährleisten höchste Zuverlässigkeit selbst unter den widrigsten Umwelt- und Klimabedingungen. Eine vollständig zuverlässige, gasdichte Verbindung zwischen Kontakt und Leiter.
HAUPTMERKMALE
• Isolation Displacement Connection: Das Gehäuse nutzt IDC-Technologie, wodurch Kabel direkt in die Modulsteckplätze eingesteckt werden können für schnelle, sichere und zuverlässige Verbindungen.
• Kein Abisolieren, Schrauben oder Löten erforderlich: Die Kabelterminierung wird vereinfacht, da kein Abisolieren, Schrauben oder Löten erforderlich ist, was Installationszeit spart.
• Zuverlässige Verbindungen: Entwickelt, um stabilen und langlebigen elektrischen Kontakt zu gewährleisten, wodurch das Risiko von lockeren oder fehlerhaften Anschlüssen minimiert wird.
• Klare Beschriftung: Bietet eine klare Identifizierung jedes Paares, erleichtert Verwaltung, Fehlersuche und Dokumentation.
• Modulares Design und Installation: Hergestellt aus modularen LSA-Profilkomponenten, ermöglicht flexible Konfigurationen und einfachen Austausch von Modulen bei Bedarf.
• Gasdichte Verbindung: Die IDC-Terminierung erzeugt eine gasdichte Abdichtung um die Leiter, schützt vor Korrosion und Oxidation im Laufe der Zeit.
• Draht mit einem Druck einführen: Die Drahtverbindung erfolgt mit einem einzigen Druck, reduziert den Installationsaufwand und sorgt für korrekten Sitz.
• Robuste langfristige Umweltstabilität: Hergestellt aus hochwertigen Materialien, um unterschiedlichen Klimabedingungen standzuhalten und gleichbleibende Leistung zu gewährleisten.
• Flexible Nutzung im Innen- und Außenbereich: Geeignet für den Einsatz sowohl in Innenräumen als auch im Freien ohne Leistungseinbußen.
• Wand- oder Pfostenmontage möglich: Das Gehäuse unterstützt vielseitige Montageoptionen, wodurch eine Installation an Wänden oder Pfosten je nach Standortanforderungen möglich ist.
• Schnelle Montage und Installation: Entwickelt mit Blick auf die Effizienz des Installateurs, reduziert Arbeitszeit und gewährleistet eine unkomplizierte Einrichtung.
INSTALLATIONSVIDEOS
SCHALTPLÄNE

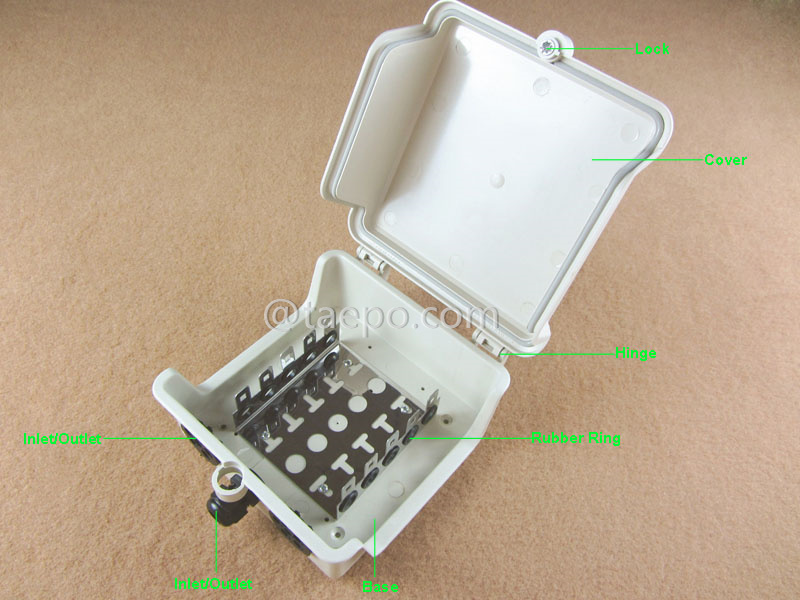

ABBILDUNGEN

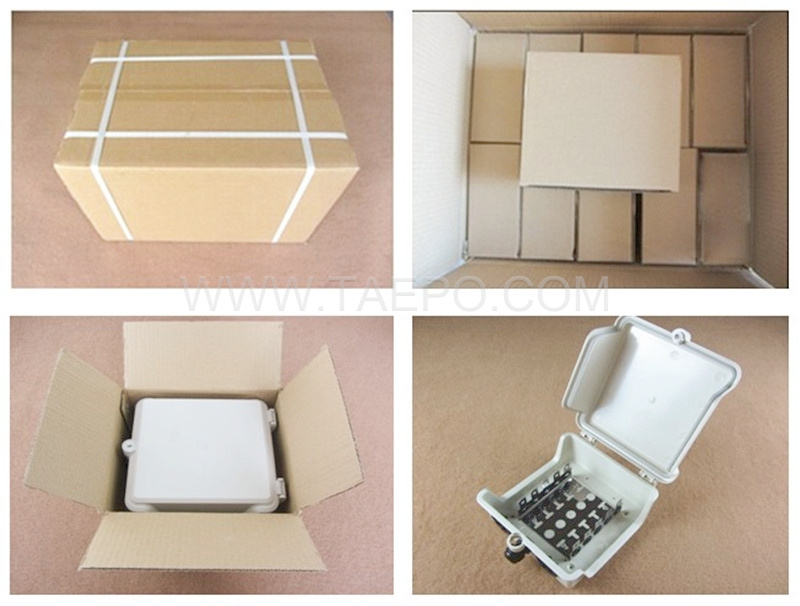

VERPACKUNGSBILDER
BESTELLDATEN
| Artikelnummer |
Beschreibungen |
| TP-1707-50 |
Außenverteilungsbox für 50 Paare für LSA-Modul, 195x191x81mm, Schlüsselverschluss, Kunststoffgehäuse, mit Rückmontagerahmen, ohne LSA-Modul |
VERWANDTE PRODUKTE
TP-1201-10 10-Paar-LSA-Trennmodul
TP-1214-10D 10-Paar-Klapp-Etikettenhalter für LSA-Modul, doppelseitig
TP-1220-2TB 2-poliges Prüfkabel, LSA-Teststecker auf Bananenstecker, 1,5 m
TP-1242-10 10-Paar-Erdklemme für LSA-Modul
TP-1501-1EGP 1-Paar MDF-Schutz für LSA-Modul, gegen Überspannung und Überstrom
TP-1502-10P3G 10-Paar 3-poliges Überspannungsschutzmagazin für LSA-Modul, mit GDT-Schutz
