10-Paar Schaltmodul mit Drahtführung und Erdungsstange

Das 10-Paar-Schaltmodul mit Drahtführung (TP-1322-10), auch QDF-Abschlussmagazin oder BTDG-Block genannt, wurde für Hauptverteilerrahmen (MDF) entwickelt. Es ist ein hochzuverlässiges und kosteneffizientes Drahtverbindungssystem für moderne Telekommunikations- und Datennetzwerke.


Es verwendet die IDC-Technologie (Insulation Displacement Connection), was bedeutet, dass kein Löten, Abisolieren der Drähte oder Schrauben notwendig sind. Die Kontakte gewährleisten die höchste Zuverlässigkeit auch unter den widrigsten Umwelt- und Klimabedingungen. Eine vollständig zuverlässige, gasdichte Verbindung zwischen Kontakt und Leiter wird sichergestellt.


Die 10-Paar LSA-Trennmodule verwenden einen normalerweise offenen zweiteiligen Kontakt. Ein Testkabel kann in ein Paar eingeführt werden, um jede Seite des Stromkreises unabhängig zu testen. Dies beschleunigt die Fehlererkennung erheblich. Der mittlere Kontaktpunkt kann auch für Überspannungs- oder Stromschutz verwendet werden.

• Isolationsverdrängungskontakt (IDC): Entwickelt, um elektrische Verbindungen herzustellen, ohne Drähte abisolieren oder separate Steckverbinder verwenden zu müssen, indem eine scharfe Klinge oder ein Keil die Isolierung des Drahtes durchdringt und Kontakt mit dem Leiter herstellt.

• Kompakte Größe: Das Modul ist klein und platzsparend gestaltet, ideal für den Einsatz in überfüllten Telekommunikationsschränken oder Gehäusen.

• Hochdichte Verbindung: Das 10-Paar LSA-Trennmodul ermöglicht die Verbindung mehrerer Kabel an einem einzigen Ort, was die Verwaltung und Wartung der Telekommunikationsinfrastruktur erleichtert.

• Trennfunktion: Das Modul verfügt über eine Trennfunktion, die es erlaubt, einzelne Kabel zu trennen, ohne andere am Modul angeschlossene Kabel zu beeinflussen.

• Einfache Installation: Das Modul kann schnell und einfach mit einem Einsteckwerkzeug per Ein-Klick-Bedienung und Rückmontagerahmen für modulare Installationen montiert werden.

• Hervorragende Leitfähigkeit: Das Modul besteht aus einer hochwertigen Kupferlegierung, die eine ausgezeichnete Leitfähigkeit bietet und eine starke sowie zuverlässige Verbindung sicherstellt.

• Eingebaute Erdungsschiene: Eine werkseitig montierte Erdungsschiene ist in die Basis des Moduls integriert und bietet einen zuverlässigen, niederohmigen Erdungspunkt für Überspannungsschutzgeräte. Dies gewährleistet die sichere Ableitung von transienten Spannungen, die durch Blitzeinschläge oder Stromstöße verursacht werden, und verbessert den Netzwerkschutz.

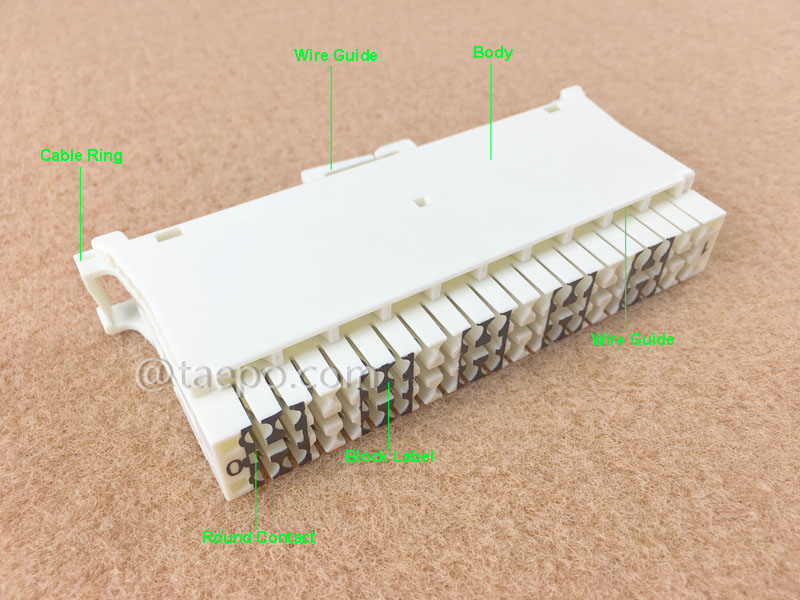

• Drahtführungssystem: Eine speziell gestaltete interne und externe Drahtführungsstruktur leitet ein- und ausgehende Drähte in die richtigen Bahnen. Dies minimiert die Belastung der Anschlüsse, verhindert Kabelverwicklungen und organisiert Verbindungsdrähte effizient, um ein sauberes und wartungsfreundliches Erscheinungsbild zu gewährleisten.
