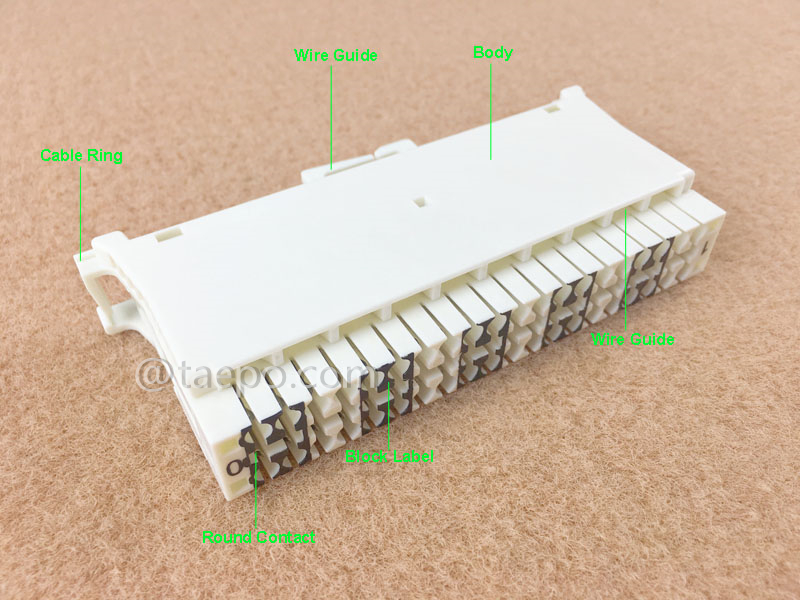

10-Paar-Trennmodul mit Drahtführung und Erdungsleiste

Das 10-Paar-LSA-Trennmodul (TP-1322-10D), auch bekannt als QDF-Anschlussmagazin oder BTDG-Block, wurde für den Einsatz in Hauptverteilern (MDF) entwickelt. Es handelt sich um ein hochzuverlässiges und kosteneffizientes Drahtverbindungssystem für moderne Telekommunikations- und Datennetze.


Es verwendet die IDC-Technologie (Insulation Displacement Connection), was bedeutet, dass kein Löten, Abisolieren oder Schrauben erforderlich ist. Die Kontakte gewährleisten höchste Zuverlässigkeit selbst unter widrigsten Umwelt- und Klimabedingungen. Eine vollkommen zuverlässige, gasdichte Verbindung zwischen Kontakt und Leiter ist sichergestellt.

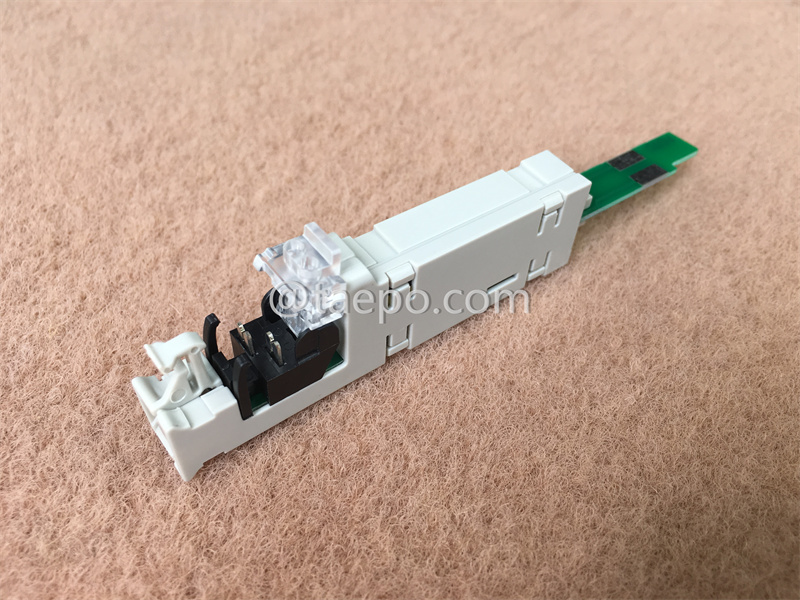

Das 10-Paar-LSA-Trennmodul verwendet einen normalerweise geschlossenen, zweiteiligen Kontakt mit einer praktischen Trennfunktion. Durch das Einstecken eines Trennsteckers in ein Adernpaar kann der Stromkreis vorübergehend oder dauerhaft getrennt werden. Ein Prüfstecker kann in ein Adernpaar gesteckt werden, um jede Seite des Stromkreises unabhängig zu testen. Dies beschleunigt die Fehlersuche erheblich. Der mittlere Kontaktpunkt kann auch für Überspannungs- oder Stromschutz verwendet werden.

• Insulation Displacement Contact (IDC): Elektrische Verbindung ohne Abisolieren oder separate Verbinder – ein Schneidkontakt dringt durch die Isolierung und stellt Kontakt mit dem Leiter her.

• Kompakte Bauweise: Platzsparendes Design für den Einsatz in beengten Telekommunikationsverteilern oder Gehäusen.

• Hohe Anschlussdichte: Ermöglicht den Anschluss mehrerer Kabel an einem Ort zur einfachen Verwaltung und Wartung der Infrastruktur.

• Trennfunktion: Einzelne Kabel können getrennt werden, ohne andere Verbindungen zu beeinflussen.

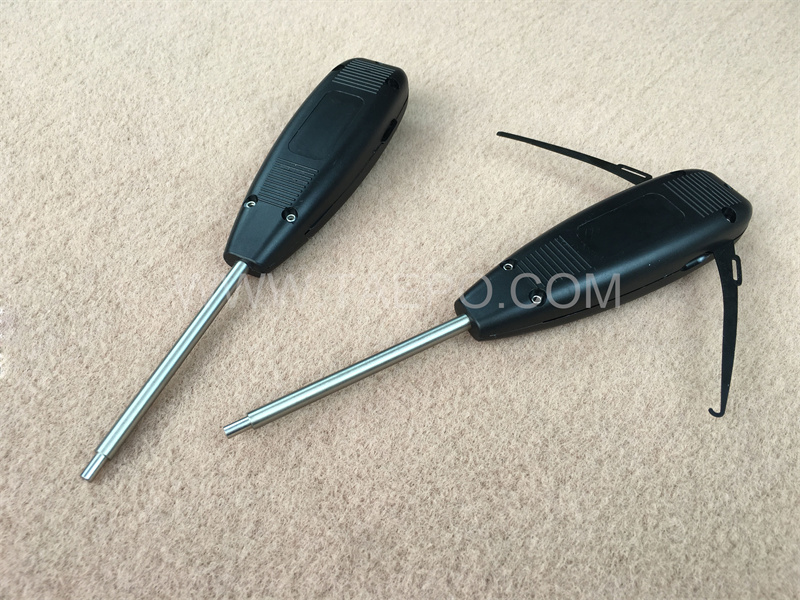

• Einfache Montage: Schnelle und einfache Installation mit einem Einschubwerkzeug und Montage auf Rückplatten für modulare Anwendungen.

• Hervorragende Leitfähigkeit: Aus hochwertiger Kupferlegierung für stabile und zuverlässige Verbindungen.

• Integrierte Erdungsschiene: Werkseitig montierte Erdungsschiene bietet einen zuverlässigen, niederohmigen Erdungspunkt für Überspannungsschutzgeräte.

• Leiterführungssystem: Internes und externes Drahtführungssystem führt eingehende und ausgehende Kabel in geordnete Bahnen – reduziert Spannung auf Anschlüssen, verhindert Kabelsalat und sorgt für sauberes Erscheinungsbild.
