Beschreibungen
2-poliger LSA-Prüfstecker + 4-poliger LSA-Stecker auf Krokodilklemme, M-Stecker, 8P2C-Modulstecker, 6P2C-Modulstecker (TP-1220-2LLAM86) dient zum Prüfen der Telefonleitung. Der LSA-Stecker dient zum Einstecken in das LSA-Modul, der M-Stecker zum Einstecken in den M-Block und Krokodilklemme und Modulstecker zum Anschluss an das Telefonprüfgerät.
Die graue 2-polige Leitung ermöglicht eine Parallelschaltung (Monitorfunktion), wenn sie im Zuschalt- oder Abschaltmodul verwendet wird. Die Kontakte der Leitung überbrücken die Mittelkontakte des Moduls, wodurch eine Überwachung der Leitung (Anschlussleitung) ermöglicht wird. 2-polige Leitungen können nicht in Schaltmodulen verwendet werden. Die Metallkontakte würden in diesem Fall keinen positiven Kontakt herstellen.
Die graue 4-polige Leitung ermöglicht eine Parallelschaltung (Monitorfunktion), wenn sie im Zuschalt- oder Abschaltmodul verwendet wird. Die Kontakte der Leitung überbrücken die Mittelkontakte des Moduls, wodurch eine Überwachung der Leitung (Anschlussleitung) ermöglicht wird. In Schaltmodulen können 4-polige Leitungen verwendet werden. Die Leiterplattenkontakte würden in diesem Fall einen positiven Kontakt herstellen.
Haupteigenschaften
Kabellänge: Das Kabel ist in verschiedenen Längen erhältlich, um verschiedenen Test- und Verbindungsanforderungen gerecht zu werden.
Flexibel und isoliert: Das Kabel ist flexibel und gut isoliert, um Sicherheit und Benutzerfreundlichkeit zu gewährleisten.
LSA-Teststecker: Ein Ende ist mit einem LSA-Teststecker ausgestattet, der für sichere Verbindungen mit LSA-Klemmenblöcken entwickelt wurde, die häufig in der Telekommunikation und im Netzwerkbereich verwendet werden.
Krokodilklemmen: Das andere Ende verfügt über zwei Krokodilklemmen mit gezackten Backen für sichere und temporäre elektrische Verbindungen.
Haltbarkeit: Entwickelt für wiederholten Gebrauch, mit langlebigen Materialien und isolierenden Beschichtungen auf den Krokodilklemmen.
Sicherheit: Krokodilklemmen sind beschichtet, um versehentliche Kurzschlüsse zu verhindern und so die Sicherheit während des Tests zu gewährleisten.
Farbcodierung: Die Kabel haben eine farbcodierte Isolierung oder Markierungen, damit Techniker bestimmte Verbindungen schnell identifizieren können, was die Effizienz während des Tests und der Wartung verbessert.

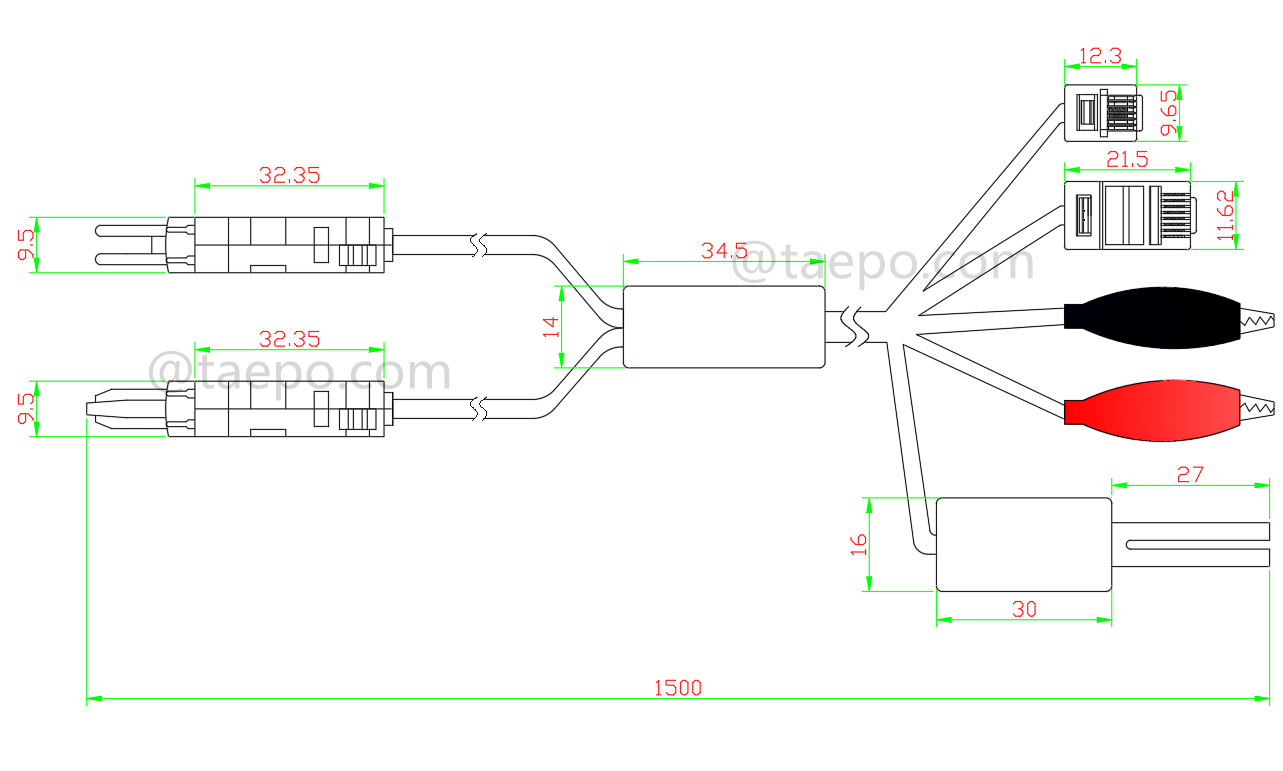

Schematische Diagramme

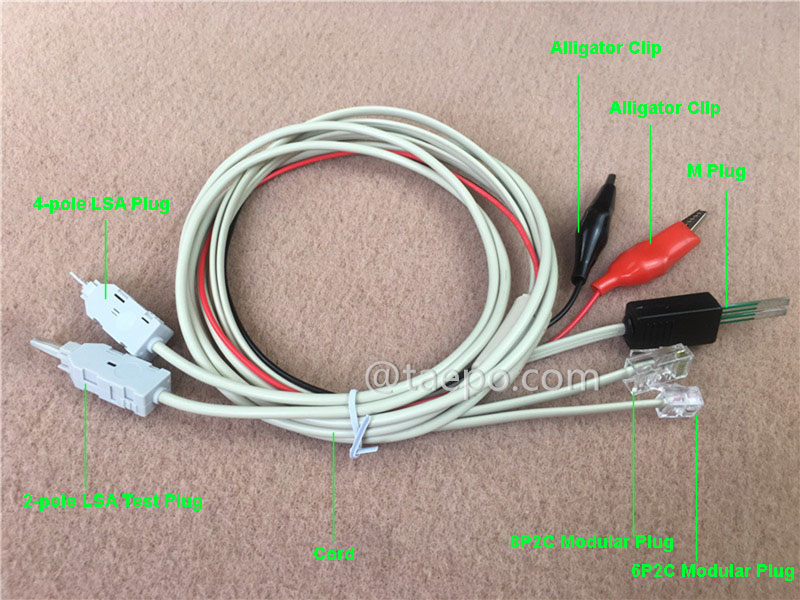

Bilder packen
Bestelldaten
| Art.-Nr |
Beschreibungen |
| TP-1220-2LLAM86 |
2-poliges Prüfkabel, 2-poliger LSA-Prüfstecker + 4-poliger LSA-Stecker auf Krokodilklemme, M-Stecker, 8P2C-Modularstecker, 6P2C-Modularstecker, 1,5 m |
