Beschreibungen
Outdoor 2400 Paare Cross-Anschlusskabinett/CCC (TP-1803-2400) werden für die Kreuzverbindung und die Kündigungen zwischen Koffer-/Primärkabel und Verteilungs-/Sekundärkabeln verwendet. Es wird für Kupferkabel im Freien verwendet. Es besteht aus SMC -Material (Blechleistenverbindung / Glasfaserverstärkte Polycarbonat).
Das CCC besteht hauptsächlich aus zwei Teilen: CCC -Gehäuse, einschließlich Körper und Basis sowie Kabelklemmenblöcke (CTB), einschließlich Frames. Die CTB übernimmt die IDC-Technik (Isolationsverschiebungsverbindung), was bedeutet, dass keine Lötung, kein Drahtstreifen oder die Verwendung von Schrauben verwendet werden und die Drähte in einem Winkel von 45 Grad klemmt, wodurch das Risiko einer schlechten Kündigung und die Erhöhung der Kabelproduktivität dramatisch verringert wird . Kontakte, die selbst unter den nachteiligsten Umwelt- und klimatischen Bedingungen einen höchsten Grad an Zuverlässigkeit gewährleisten. Eine völlig zuverlässige, gasdichte Verbindung zwischen Kontakt und Leiter.
Die Tür hängt an der Schrankseite an den an der Innenseite montierten Schargen und mit Gummiverdichtung entlang der inneren Kante, um sich vor Wasser und Staub zu schützen. Die Tür hat ein außergewöhnliches starkes und Durabe -Verriegelungsgerät für den dauerhaften, langen Gebrauch.
Der Innenraum des Schranks kontatine einen verzinkten Stahlrahmen zum Befestigen von Kabelklemmenblöcken. Die Rahmenbefestigungsstangen sind mit Kabeln und Führern für klare und schöne Verkabelung versehen. Auf der Unterseite der Rahmen werden Kabel -CLMAPs zur Verfügung gestellt, um das Kabel zu reparieren.
Auf der Basisplatte werden zusammen mit Gummi -Tunken Einlässe und Auslässe zur Verfügung gestellt.
Haupteigenschaften
Verschiebungsverbindung
Kein Drahtstreifen, Schrauben und Löten frei
Zuverlässige Verbindungen
Kennzeichnung löschen
genaues Kabelführer
Flammschutzleistung
Gesamtvorderbetrieb
Modulares Design und Installationen
Gasdichtes Anschluss
Ein Push -Draht -Einfügen
robuste langfristige Umweltstabilität
Wasser und staubdestellter IP 65

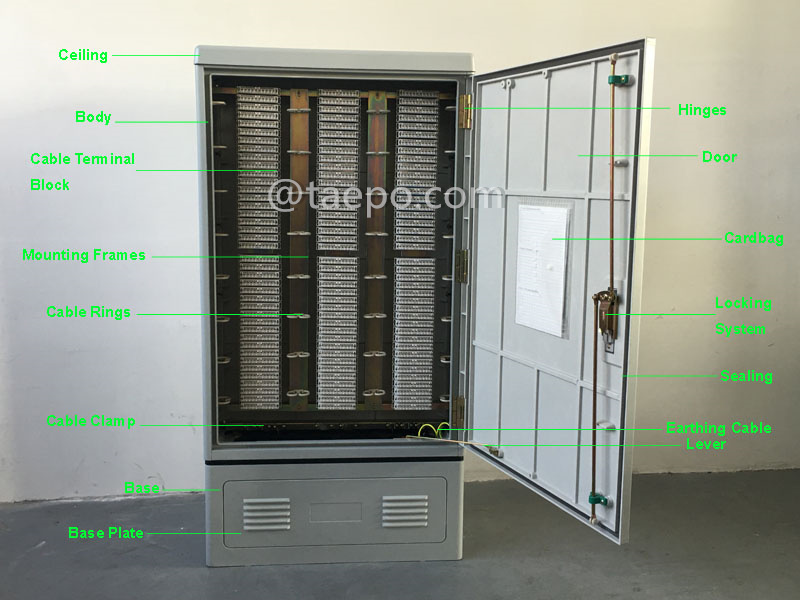

Schematische Diagramme
Bilder packen
Bestelldaten
| Art.-Nr |
Beschreibungen |
| TP-1803-2400 |
2400 Paare Cross-Verbindungsschrank, SMC-Gehäuse mit Basis, doppelseitig, für LSA-Modul, 400pairs x 3 Säulen, 1450 (H) x 750 (W) x 540 (d) mm, mit 2400p-Rückmontagerahmen, Kabelklemme, Kabelklemme , Kabelringe, ohne LSA -Module |
