Wofür wird ein SMC-Kreuzanschlusskasten verwendet?
BESCHREIBUNGEN
Outdoor 1200 pairs cross connection cabinet / CCC (TP-1803-1200) wird für die Kreuzverbindung und Endanschlüsse zwischen Trunk-/Primärkabeln und Verteil-/Sekundärkabeln verwendet. Es wird für Kupferkabel im Außenbereich eingesetzt. Hergestellt aus SMC-Material (Sheet Molding Compound / glasfaserverstärkter Polycarbonat-Verbund).
Das CCC besteht hauptsächlich aus zwei Teilen: dem CCC-Gehäuse einschließlich Gehäuse und Basis, und den Kabelanschlussblöcken (CTB) einschließlich Rahmen. Das CTB verwendet die IDC-Technik (Insulation Displacement Connection), was bedeutet, dass kein Löten, Abisolieren oder Schrauben erforderlich ist und die Drähte in einem 45-Grad-Winkel geklemmt werden, wodurch das Risiko einer schlechten Verbindung drastisch reduziert und die Verkabelungsproduktivität erhöht wird. Kontakte gewährleisten höchste Zuverlässigkeit selbst unter widrigsten Umwelt- und Klimabedingungen. Eine vollständig zuverlässige, gasdichte Verbindung zwischen Kontakt und Leiter.
Die Tür hängt an der Seite des Schranks an innen montierten Scharnieren und ist mit einer Gummidichtung entlang der Innenseite ausgestattet, um vor Wasser und Staub zu schützen. Die Tür verfügt über ein außerordentlich starkes und langlebiges Verriegelungsgerät für den dauerhaften Schwerstgebrauch.
Das Innere des Schranks enthält einen verzinkten Stahlrahmen zur Befestigung der Kabelanschlussblöcke. Die Befestigungsleisten des Rahmens sind mit Kabelringen und Führungen für eine klare und ordentliche Verkabelung versehen. Am unteren Rahmenende sind Kabelklemmen zur Fixierung der Kabel angebracht.
Auf der Grundplatte sind Ein- und Auslässe zusammen mit Gummitüllen vorgesehen.
HAUPTMERKMALE
• Isolationsverdrängungsanschluss (IDC)
• Kein Abisolieren, schrauben- und lötfrei
• Zuverlässige Verbindungen
• Klare Beschriftung
• Exakte Kabelführung
• Flammhemmende Eigenschaften
• Gesamte Frontbedienung
• Modulares Design und Installation
• Gasdichte Verbindung
• Einfache Draht-Einführung
• Robuste langfristige Umweltstabilität
• Wasser- und staubdicht IP 65
SCHALTPLÄNE

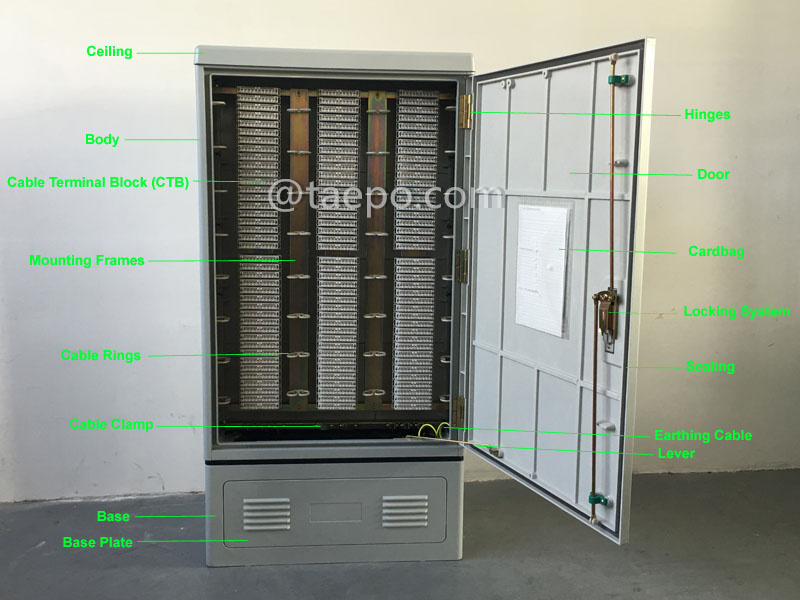

ABBILDUNGEN
VERPACKUNGSBILDER
BESTELLDATEN
| Artikelnummer |
Beschreibungen |
| TP-1803-1200 |
Außenanschlusskabinett für 1200 Paare, SMC-Gehäuse, mit Basis, für LSA-Modul, 400 Paare x 3 Spalten, 1450(H) x 750(B) x 320(T) mm, mit 1200P Rückwandrahmen, Kabelklammer, Kabelringe, ohne LSA-Module |
