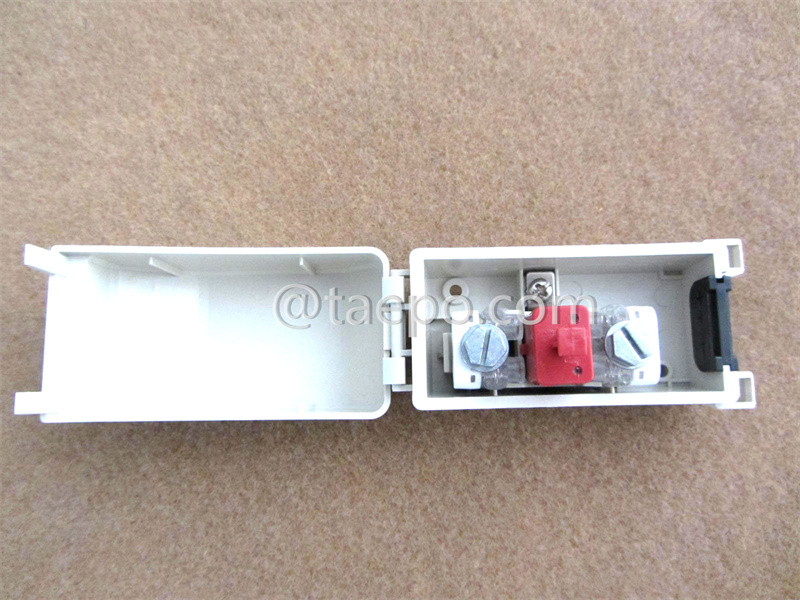

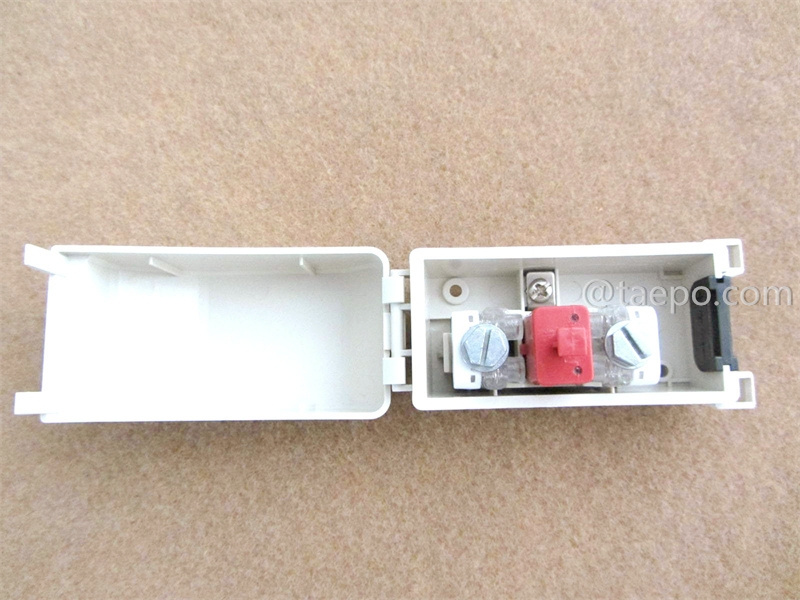

1-paariger Dropwire-STB-Modul mit Überspannungsschutz, fettgefüllt

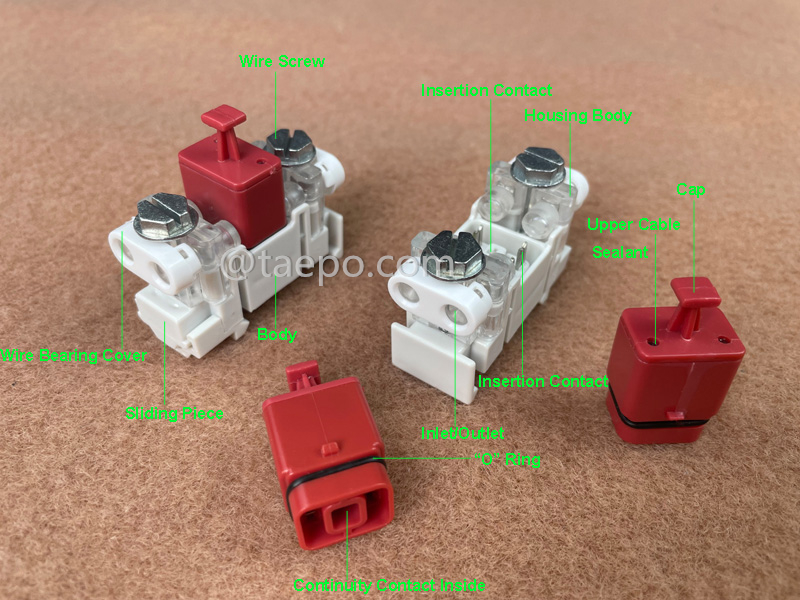

Das 1-paarige Dropwire-STB-Modul mit Schutz und Gel-Füllung (TP-1301-1G), auch als VX-Verbindungsmodul bekannt, bietet einen Anschluss zwischen einem Teilnehmerkabelpaar auf der Vermittlungsseite und einem Verteilungskabelpaar. Es enthält ein 5-poliges Steckmodul, das die Durchgangsverbindung sowie verschiedene weitere Optionen ermöglicht.


Das Steckmodul ist mit einem Gasableiter (GDT – Gas Discharge Tube) ausgestattet, der einen Schutzkreis bildet, um die Einrichtungen und das Personal in der Vermittlungsstelle vor Überspannung zu schützen – insbesondere bei folgenden Szenarien:

• Überspannung durch Blitzeinschlag in der Nähe von Freileitungen.

• Kurzzeitige induzierte Wechselspannungen auf Freileitungen, wenn benachbarte Stromleitungen, Stromversorgungs- oder Bahnsysteme ausfallen.

• Direkter Kontakt der Freileitung mit einer 220-V-Stromleitung.


Es wird besonders für den Außeneinsatz unter extremen Umweltbedingungen empfohlen.

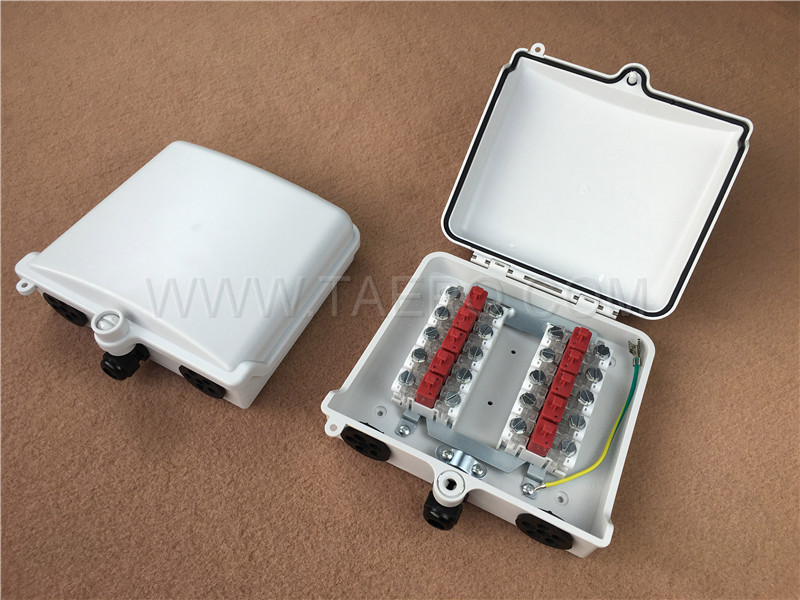

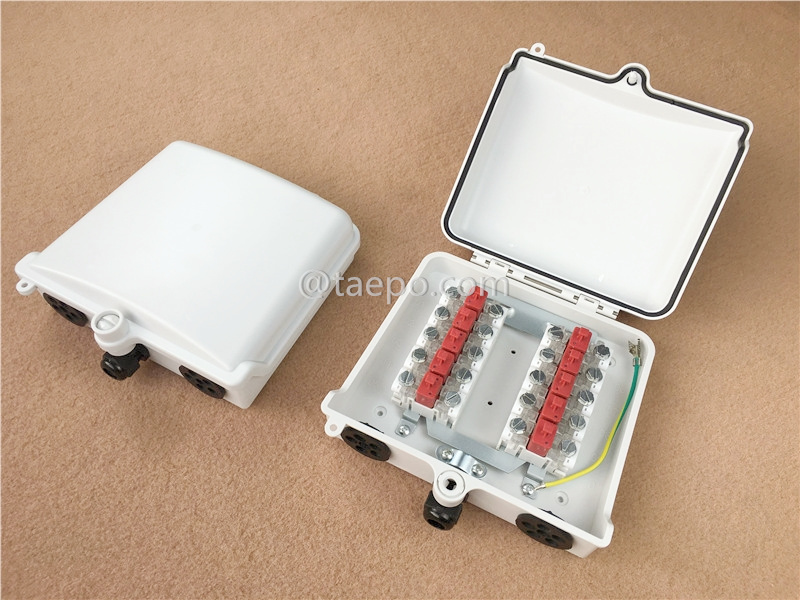

Die Anschlussmodule sind für die Montage auf einer Standard-DIN-Schiene ausgelegt und können daher in unterschiedlichsten Gehäusen in beliebiger Stückzahl montiert werden. Mit einer geringen Breite von nur 2 cm bietet das Modul eine kompakte Bauform.


Auf der Dropwire-Seite verfügt das Modul über Schneidklemmkontakte (IDC) zur einfachen und zuverlässigen Verbindung der Teilnehmerleitung. Diese Kontakte sorgen für eine sichere und dauerhafte Verbindung der einzelnen Adern und gewährleisten eine gute elektrische Leitfähigkeit.


Auch auf der Verteilkabelseite sind ggf. IDC-Kontakte vorhanden, die eine Verbindung zum Hauptverteilungskabel ermöglichen – einem größeren Kabel, das mehrere Adernpaare zur Versorgung mehrerer Teilnehmer führt.

• Schneidklemmanschluss (IDC): Ermöglicht das Anschließen von Leitungen, ohne die Isolierung zu entfernen – der Leiter wird direkt kontaktiert.

• Zuverlässige Verbindungen: Gewährleistet eine konstante und verlustfreie Signalübertragung.

• Modulares Design und einfache Installation: Bietet Flexibilität, Skalierbarkeit, Wartungsfreundlichkeit und Kosteneffizienz.

• Anschlussmöglichkeit: Dient als Endpunkt für ein Adernpaar aus der Teilnehmerleitung.

• Anschlusspunkte: IDC-Anschlüsse für Dropwire und Verteilkabel vorhanden.

• Kompaktes Design: Einfache Montage an Wand, Mast oder anderen Flächen.

• Langlebigkeit: Robustes Gehäuse für den Außeneinsatz, beständig gegen Feuchtigkeit, Staub und Temperaturschwankungen.

• Wetterfest: Schutz vor Wassereintritt und Korrosion der Anschlüsse.
