1-paariges Dropwire-STB-Modul mit Überspannungs- und Überstromschutz, fettgefüllt

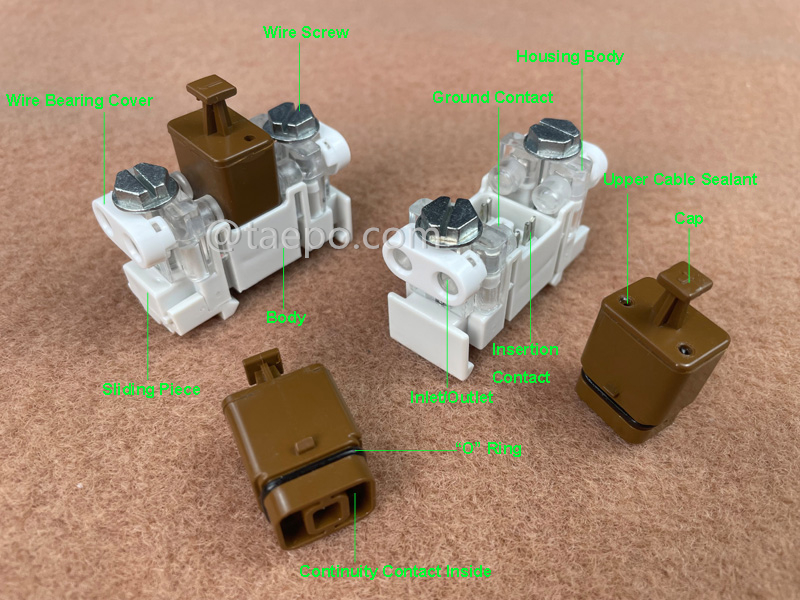

Das 1 Paar Dropwire-STB-Modul mit Schutzgelfüllung (TP-1301-1GP), auch VX-Verbindungsmodul genannt, bietet einen Verbindungspunkt zwischen einem Kabelpaar auf der Vermittlungsstellen-Seite und einem Verteilungspaar. Es enthält ein 5-Punkt-Steckmodul zur Sicherstellung der Kontinuität und weiterer Funktionen.


Es ist mit einem GDT (Gasentladungsröhren)-Überspannungsableiter und einem PTC (Positiver Temperaturkoeffizient) innerhalb des Steckmoduls ausgestattet, welche den Schutzkreis bilden zum Schutz von Vermittlungsstellen-Geräten und Personal gegen Überspannung und Überstrom, hauptsächlich bei folgenden Situationen:

• Überspannung verursacht durch Blitzschlag an oder in der Nähe von Außenleitungen.

• Kurzzeitige Wechselspannung, induziert auf Außenleitungen, wenn die Stromleitung, das Stromnetz oder das elektrische Eisenbahnsystem in der Nähe der Außenleitung ausfällt.

• Direkter Kontakt der Außenleitung mit einer 220-V-Stromleitung.


Es wird besonders für Außenanschlüsse empfohlen, bei denen die Umweltbedingungen extrem aggressiv sind.

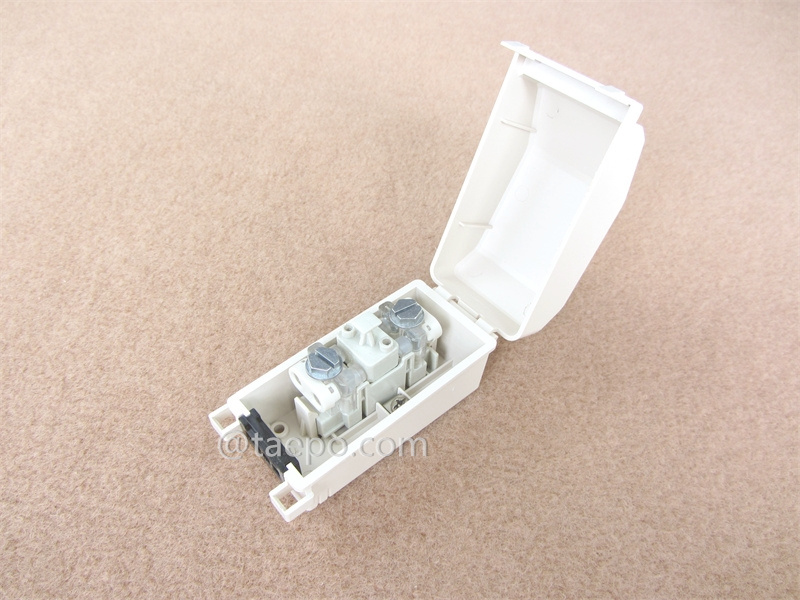

Die Verbindungsmodul sind für die Montage auf einer Standard-DIN-Schiene ausgelegt und können daher in verschiedensten Gehäusen in beliebiger Stückzahl montiert werden. Die kleine Baugröße (2 cm breit) sorgt für ein kompaktes Produkt.


Die Dropwire-Seite des Moduls verfügt über Isolation-Verschiebungskontakte (IDCs), die die Verbindung des Teilnehmer-Dropwires erleichtern. Diese Kontakte ermöglichen eine zuverlässige und sichere Verbindung der einzelnen Drähte im Dropwire und gewährleisten eine gute elektrische Leitfähigkeit.


Auf der Verteilungskabel-Seite kann das Modul ebenfalls IDCs besitzen, die zur Herstellung der Verbindung mit dem Hauptverteilungskabel dienen. Das Verteilungskabel ist typischerweise ein größeres Kabel, das mehrere Drahtpaare für mehrere Teilnehmer führt.

• Isolation-Verschiebungsverbindung (IDC): Ermöglicht das Anschließen von Drähten ohne Abisolieren. Die Verbindung erfolgt durch Verschieben der Isolierung und direkten Kontakt mit dem Leiter im Draht.

• Zuverlässige Verbindungen: Stellt sicher, dass Signale oder Daten beständig und präzise vom Ursprung zum Ziel übertragen werden, ohne Verluste oder Verzerrungen.

• Modulares Design und Installation: Bietet Flexibilität, Skalierbarkeit, vereinfachte Montage, einfache Wartung, Austauschbarkeit, Standardisierung, verringertes Ausfallrisiko, effiziente Tests und Kosteneinsparungen.

• Abschluss: Das Modul bietet einen Abschluss für ein einzelnes Kupferdrahtpaar vom Teilnehmer-Dropwire, was eine sichere und zuverlässige Verbindung ermöglicht.

• Anschlusspunkte: Enthält Klemmen oder Steckverbinder zur Verbindung des Dropwires und des Hauptverteilungskabels. Diese Anschlusspunkte sind Isolation-Verschiebungskontakte (IDCs).

• Kompaktes Design: Das Modul ist in der Regel kompakt und einfach zu installieren. Es kann an Wänden, Masten oder anderen geeigneten Flächen montiert werden.

• Langlebigkeit: Das Modul ist für den Einsatz im Außenbereich gebaut und verfügt über ein robustes Gehäuse, das die internen Komponenten vor Feuchtigkeit, Staub und Temperaturschwankungen schützt.

• Wetterbeständigkeit: Es bietet eine Barriere gegen Feuchtigkeit, verhindert das Eindringen von Wasser und schützt die internen Verbindungen vor Korrosion.
