Wofür wird ein 10-Paar-STG-Anschlussmodul verwendet?
BESCHREIBUNGEN

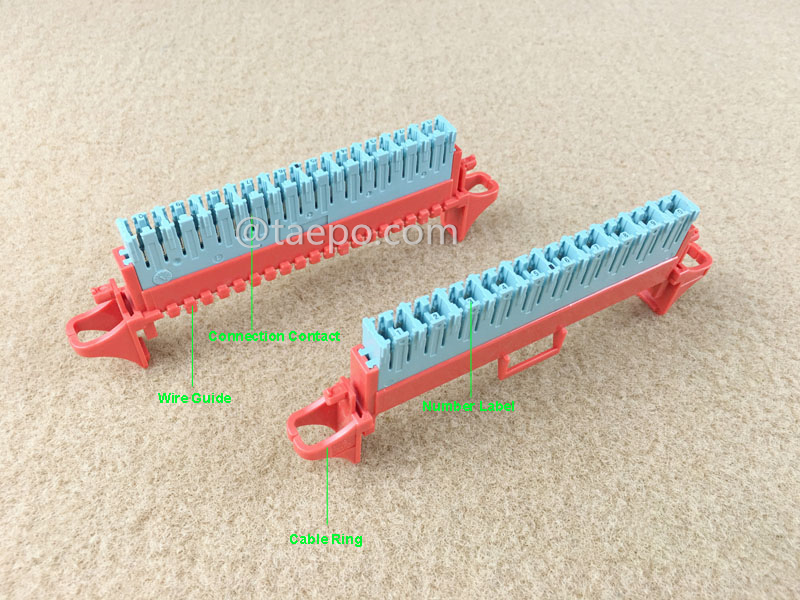

Das 10-paarige STG-Anschlussmodul (TP-1311-10C) dient als Abschlusspunkt, an dem mehrere Kupferdrahtpaare eines Verteilungskabels systematisch angeordnet und angeschlossen werden. Dieses Modul wurde entwickelt, um eine einfache Installation, Wartung und Trennung einzelner Drahtpaare zu ermöglichen, ohne andere Verbindungen zu beeinträchtigen.
Es stellt die neueste Entwicklung innerhalb der STG-Baureihe von IDC (Insulation Displacement Connection)-Anschlussmodulen dar, die auf eine STG-Rückwandrahmenaufnahme mit 16 mm Teilung aufgerastet werden können.
Dieses Modul bietet standardmäßig eine Übertragungsleistung der Kategorie 5 (100 MHz). Dadurch ist es für den Einsatz in modernen Netzwerken geeignet und vollständig mit allen Anwendungen kompatibel.

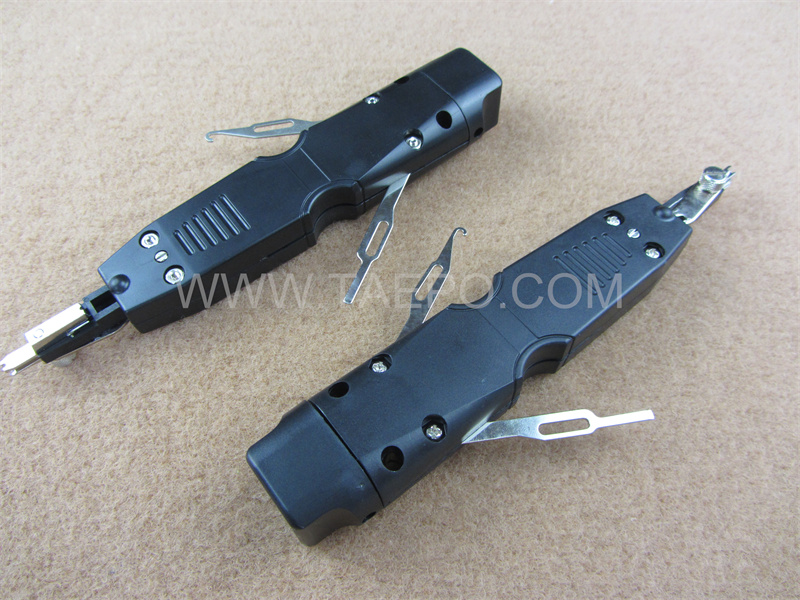

Die Verdrahtung und das Entfernen der Adern erfolgt einfach mit dem Standardanschlusswerkzeug TP-5908. Kabel werden rückseitig eingeführt, während Jumper seitlich angeschlossen werden. Die Basis des Moduls bietet eine Zugentlastung sowohl für Kabel als auch für Jumper.
Die gerade IDC-Technologie sorgt für Zuverlässigkeit und hervorragende Leistung, einschließlich Mehrfachanschluss, Drahtklemmung und gasdichter Verbindung. Das Modul kann massive Kupferleiter mit einem Durchmesser von 0,4–0,8 mm und einer maximalen Isolierung von 1,5 mm anschließen.
HAUPTMERKMALE
-
Paaranschluss: Bietet Platz für bis zu 10 Kupferdrahtpaare zur Verbindung und Terminierung.
-
Modulares Design: Üblicherweise als modulare Einheit konzipiert, ermöglicht es Skalierbarkeit durch Hinzufügen oder Entfernen von Modulen zur Erweiterung oder Reduzierung der Anschlüsse.
-
Isolationsverdrängungs-Kontakt (IDC)-Technologie: Nutzt IDC-Technologie zur Drahtterminierung, die sichere Verbindungen ohne Abisolieren der Leiter gewährleistet.
-
Einfache Installation: Für eine unkomplizierte Installation ausgelegt, unterstützt häufig werkzeuglose Anschlussmethoden für eine schnelle Einrichtung.
-
Robuste Bauweise: Aus langlebigen Materialien gefertigt, die den inneren Anschluss schützen und eine lange Lebensdauer sichern.
-
Identifikation und Kennzeichnung: Ermöglicht klare Beschriftung oder Farbkennzeichnung der Drahtpaare für eine einfache Identifikation und Verwaltung.
-
Montageoptionen: Verfügbar in verschiedenen Montagearten, wie Wandmontage oder Rack-Montage, zur Anpassung an unterschiedliche Installationsanforderungen.
-
Hervorragende Leitfähigkeit: Das Modul besteht aus einer hochwertigen Kupferlegierung, die eine exzellente Leitfähigkeit für eine starke und zuverlässige Verbindung bietet.
-
Gasdichte Kontakte: Die IDC-Verbindung bildet eine dicht abgeschlossene Metall-zu-Metall-Verbindung, die den Leiter vor Luft und Feuchtigkeit isoliert. Dies verhindert Oxidation und Korrosion und gewährleistet langfristige Stabilität auch unter ungünstigen Umweltbedingungen.
-
Kompatibel mit STG-Werkzeugen: Entwickelt für den Einsatz mit standardmäßigen STG-Anschlagwerkzeugen, die eine schnelle und sichere Terminierung ermöglichen. Diese Werkzeuge üben gleichmäßigen Druck auf jeden Kontaktpunkt aus, verbessern die Konsistenz und vermeiden Beschädigungen.
SCHALTPLÄNE
ABBILDUNGEN
VERPACKUNGSBILDER
BESTELLDATEN
| Artikelnummer |
Beschreibung |
| TP-1311-10C |
10-paariges STG-Anschlussmodul |
