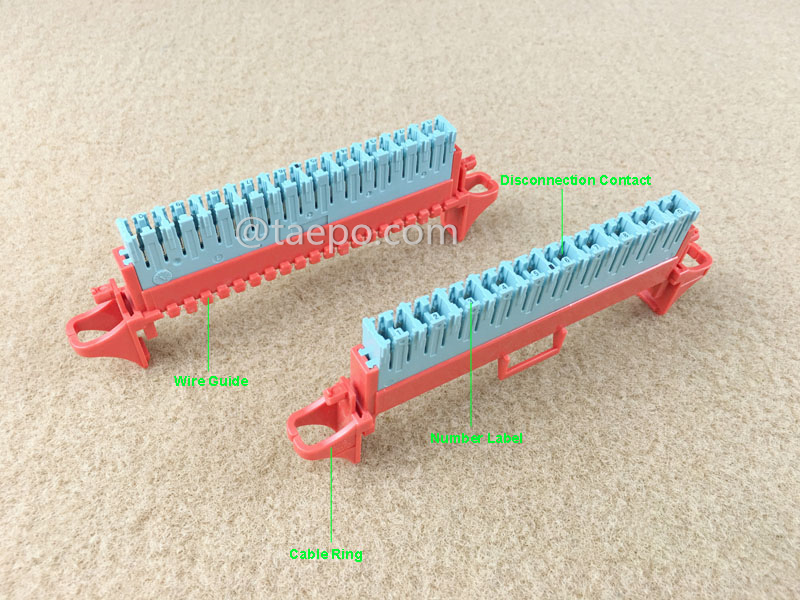

10-Paar STG-Trennmodul

Das 10-Paar-STG-Abschaltmodul (TP-1311-10) dient als Abschlussstelle, an der mehrere Paare von Kupferdrähten aus einem Verteilungskabel systematisch angeordnet und verbunden werden. Dieses Modul ist so konzipiert, dass eine einfache Installation, Wartung und das Trennen einzelner Drahtpaare möglich ist, ohne die anderen zu beeinflussen.


Es ist die neueste Entwicklung der STG-Reihe von IDC (Isolationsdurchdringungs-Verbindungs-) Abschaltmodulen, die auf einem STG-Rückrahmen mit einem Rastermaß von 16 mm aufgeklickt werden können.


Dieses Modul bietet standardmäßig eine Übertragungsleistung der Kategorie 5 (100 MHz). Daher kann es in jedem modernen Netzwerk verwendet werden und ist mit allen Arten von Anwendungen vollständig kompatibel.

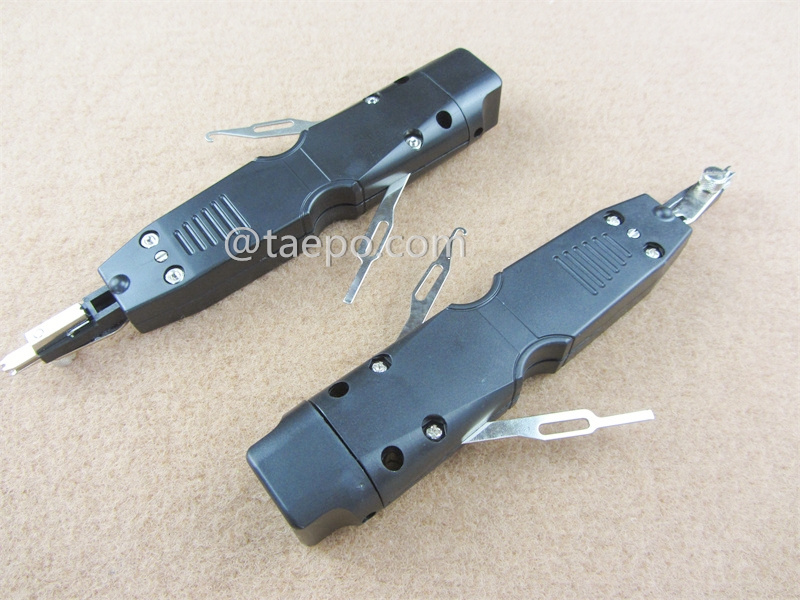

Die Installation und das Entfernen der Drähte lassen sich leicht mit dem Standardwerkzeug TP-5908 durchführen. Kabel werden von hinten und Jumper von der Seite geführt. Die Basis des Moduls bietet Zugentlastung für Kabel und Jumper.


Die gerade IDC-Technologie bietet Zuverlässigkeit und hervorragende Leistung, wie Mehrfachanschluss, Drahtfixierung und gasdichte Verbindung. Das Modul kann massive Kupferleiter mit einem Durchmesser von 0,4 bis 0,8 mm und einer maximalen Isolationsstärke von 1,5 mm verbinden.

• Anschluss von Drahtpaaren: Nimmt bis zu 10 Paare von Kupferdrähten für den Anschluss auf.

• Modulares Design: Üblicherweise als modulares Element konzipiert, das eine Skalierung durch Hinzufügen oder Entfernen von Modulen ermöglicht, je nach Bedarf zur Erweiterung oder Reduzierung der Anschlüsse.

• Isolationsdurchdringende Kontakt-Technologie (IDC): Nutzt IDC-Technologie zur Drahtanschluss, die sichere Verbindungen ohne Abisolieren ermöglicht.

• Trennfunktion: Ermöglicht das Trennen einzelner Paare, ohne andere Paare zu unterbrechen, was Wartung und Reparatur erleichtert.

• Einfache Installation: Für eine unkomplizierte Installation ausgelegt, oft unterstützt es werkzeuglose Anschlusstechniken für eine schnelle Einrichtung.

• Robuste Bauweise: Aus langlebigen Materialien gefertigt, die die inneren Verbindungen schützen und eine lange Lebensdauer gewährleisten.

• Kennzeichnung und Beschriftung: Erleichtert klare Beschriftung oder Farbkennzeichnung der Drahtpaare für einfache Identifikation und Verwaltung.

• Montageoptionen: Verfügbar in verschiedenen Montagearten, wie Wand- oder Rack-Montage, um unterschiedlichen Installationsanforderungen gerecht zu werden.

• Ausgezeichnete Leitfähigkeit: Das Modul besteht aus einer hochwertigen Kupferlegierung, die hervorragende Leitfähigkeit für eine starke und zuverlässige Verbindung bietet.

• Gasdichte Kontakte: Die IDC-Verbindung bildet eine versiegelte Metall-zu-Metall-Schnittstelle, die den Leiter von Luft und Feuchtigkeit isoliert. Dies verhindert Oxidation und Korrosion und sorgt für langfristige Stabilität auch unter widrigen Umgebungsbedingungen.

• Kompatibel mit STG-Werkzeugen: Entwickelt für den Einsatz mit standardmäßigen STG-Schlagwerkzeugen, die gleichmäßigen Druck auf jeden Anschluss ausüben, um Konsistenz zu verbessern und Schäden zu vermeiden.
