Wofür wird ein UY-Verbindungsstecker verwendet?
BESCHREIBUNGEN

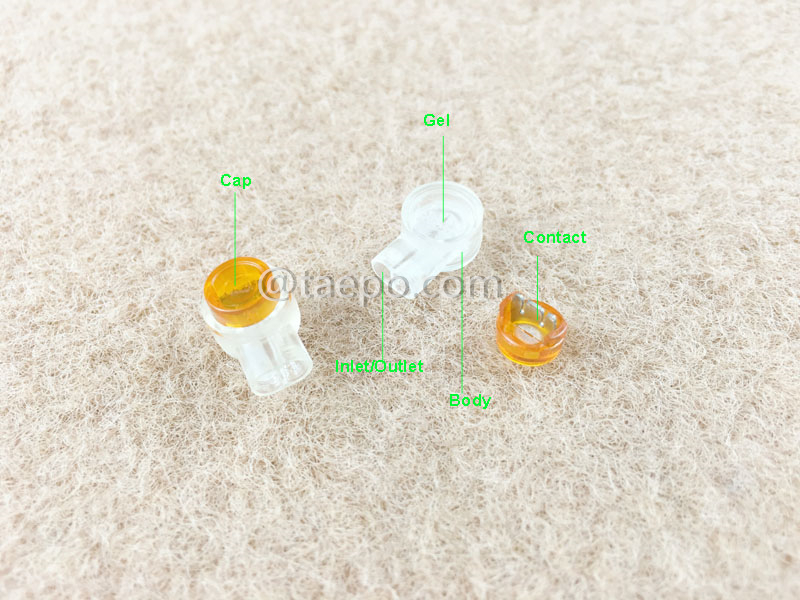

Der UY Stoßverbinder (TP-1310-UY) zeichnet sich durch seine kompakte Größe aus, die den Außendurchmesser des Verbindungspakets auf ein Minimum reduziert. Der Verbinder verfügt über zwei Anschlüsse, die zwei massive Kupferleiter aufnehmen. Er ist mit einer Dichtmasse gefüllt, die Feuchtigkeitsbeständigkeit gewährleistet. Die Isolation wird durch einen Isolation Displacement Contact (IDC) durchstochen, so dass das Abisolieren der Leiter vor der Installation nicht erforderlich ist. Die Installation und das Verpressen sind einfach mit jedem Crimpwerkzeug für Verbinder (z. B. TP-5931-311) durchführbar.
Der Stoßverbinder wird für Telefonverkabelungen verwendet. Er ist ausgelegt für massive Kupferleiter mit einem Durchmesser von 0,4 mm bis 0,7 mm und einer maximalen Isolationsstärke von 1,52 mm.
Der Verbinder ist mit einer feuchtigkeitsresistenten Masse gefüllt, um eine wasserdichte Verbindung zu gewährleisten. Er bietet eine vollständige Abdichtung der IDC-Kontakte gegenüber Umwelteinflüssen. Die Zugfestigkeit beträgt mindestens 75 % der Kabelbruchfestigkeit der Kategorie 5 gemäß EIA/TIA 568A.
HAUPTMERKMALE
-
Kompaktes Design: Kleines Format für platzsparende Verdrahtung.
-
Isolation Displacement Contact (IDC) Technologie: Durchsticht die Isolierung, um eine zuverlässige elektrische Verbindung ohne Abisolieren herzustellen.
-
Feuchtigkeitsbeständigkeit: Mit Dichtmasse gefüllt, die Schutz gegen Feuchtigkeit und Umwelteinflüsse bietet – geeignet für den Außeneinsatz.
-
Drahtkompatibilität: Unterstützt typischerweise massive Kupferleiter im Bereich von 0,4 mm bis 0,7 mm (AWG 26 bis 21).
-
Robustes Material: Hergestellt aus widerstandsfähigen, isolierenden Materialien wie Kunststoff oder thermoplastischem Harz für elektrische Sicherheit und Langlebigkeit.
-
Telekommunikationsanwendung: Häufig verwendet in Telefon- und Datenkommunikationsnetzen.
-
Einfache Anwendung: Einfache und unkomplizierte Installation mit Crimp- oder Presswerkzeugen.
SCHALTPLÄNE
ABBILDUNGEN
VERPACKUNGSBILDER
BESTELLDATEN
| Artikelnummer |
Beschreibung |
| TP-1310-UY |
Y Stoßverbinder, 2-adrig, für Leiter mit 0,4–0,7 mm Durchmesser, maximale Isolationsstärke 1,52 mm, Einzelkontakt, mit Gel gefüllt |
