314 Selbstabisolierender Elektroverbinder, 3-adrig, Leiter AWG22-14, maximale Isolierung 3,8 mm, Doppelstift, mit Gel gefüllt

Der selbstabisolierende elektrische Verbinder 314 (TP-1310-314), auch bekannt als „Abzweigverbinder“ oder „Selbstanschlussverbinder“, ist ein Bauelement, das in elektrischen Anwendungen verwendet wird, um eine sichere und zuverlässige Verbindung zwischen zwei oder mehr Leitungen herzustellen – ganz ohne vorheriges Abisolieren der Isolierung. Diese Verbinder werden häufig in der Automobiltechnik, Elektrotechnik und Elektronik eingesetzt, wo schnelle und effiziente Kabelverbindungen erforderlich sind.

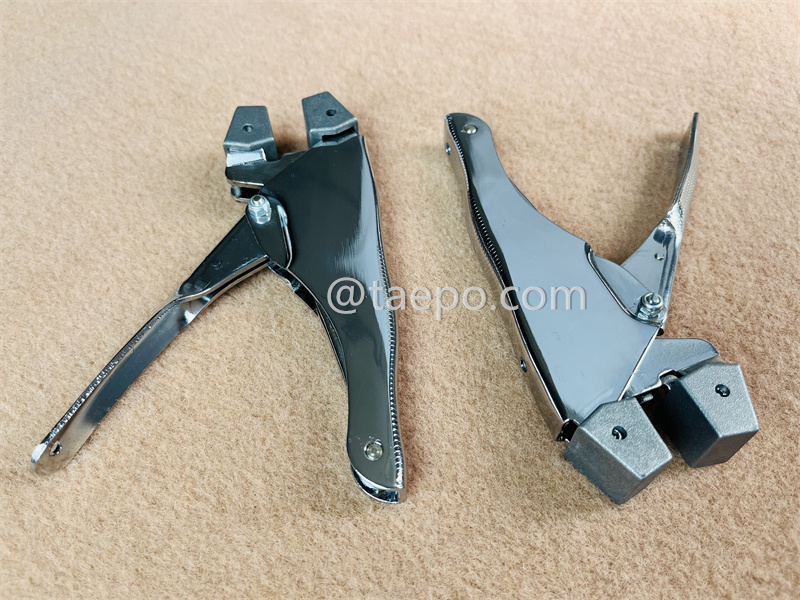

Der Verbinder ist mit Fett gefüllt, das in feuchten Umgebungen einen zuverlässigen Korrosionsschutz bietet. Er eignet sich für massive oder mehrdrähtige Kupferleiter von AWG 22 bis AWG 14. Selbstabisolierende U-förmige Kontakte sorgen für hohe mechanische Festigkeit und gute elektrische Leitfähigkeit. Es wird empfohlen, das Crimpwerkzeug TP-5940-998 zu verwenden.


Insgesamt bieten selbstabisolierende elektrische Verbinder eine praktische und effiziente Lösung für elektrische Verbindungen – insbesondere in Situationen, in denen das manuelle Abisolieren von Kabeln umständlich oder unpraktisch ist. Sie tragen zur Verbesserung der Installationsgeschwindigkeit und zur Senkung der Arbeitskosten bei verschiedensten elektrischen und elektronischen Anwendungen bei.

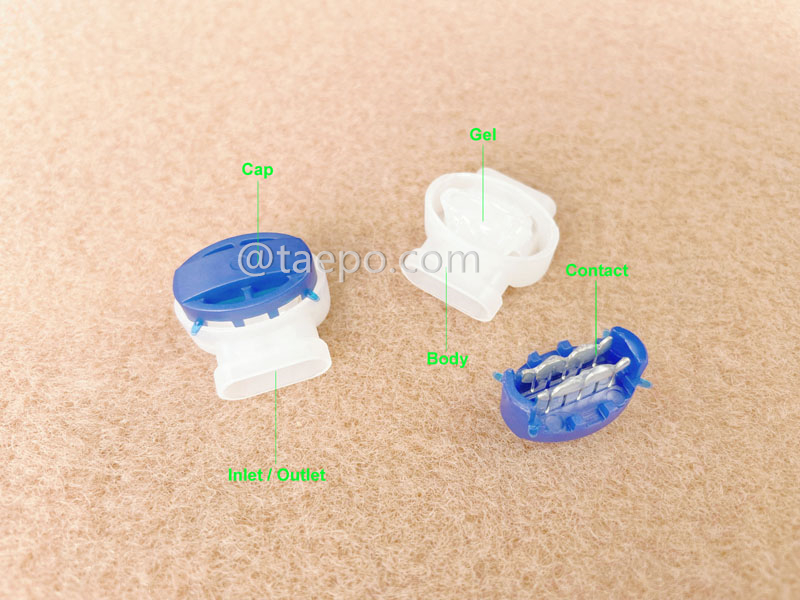

• IDC-Selbstabisoliermechanismus: Verwendet eine Isolationsverdrängungstechnologie, bei der die Leiter nicht vorab abisoliert werden müssen – die Kontakte durchdringen die Isolierung und stellen direkt Kontakt zum Kupferkern her.

• Crimpmechanismus: Der Verbinder verfügt über einen integrierten Federmechanismus, der den Draht fixiert und eine stabile elektrische Verbindung gewährleistet.

• Breite Leitungs-Kompatibilität: Geeignet für Kupferleiter von AWG 22 bis AWG 14 – einsetzbar für verschiedene Standards, von Telekommunikationsleitungen bis hin zu Steuerstromkreisen.

• Schnelle Installation: Entwickelt für eine zügige und einfache Montage – ideal für zeitkritische Anwendungen.

• Vorgefüllt mit wasserdichtem Gel: Die Innenkammer ist mit einem auf Petroleum basierenden Dichtgel gefüllt, das die Kontakte umhüllt und vor Feuchtigkeit, Schmutz und chemischen Einflüssen schützt.

• Kosteneffizienz: Eine wirtschaftliche Lösung zur Herstellung elektrischer Verbindungen – spart Zeit und Arbeitskosten.

• Drei-Leiter-Anschlussfähigkeit: Ermöglicht den Anschluss von bis zu drei Kupferleitern in einer einzigen Verbindung – ideal für Sternverzweigungen oder Abzweigkreise mit kompakter Bauform.
