905 Run & Tap Verbinder, 2-adrig, Leiter AWG22-18, einpolig, rot

Der 905 Run & Tap Connector (TP-1310-905) wird verwendet, um ein Drahtende (Tap) elektrisch mit einem durchgehenden Draht (Run) zu verbinden und die Verbindung zu isolieren. Es handelt sich um einen elektrischen Verbinder, der in elektrischen Installationen eingesetzt wird, um einen bestehenden elektrischen Leiter, typischerweise einen Hauptleiter oder Kabel (den "Run"), anzuschließen oder abzuzweigen, um eine Verbindung zu einem zusätzlichen Zweigkreis oder Gerät (den "Tap") herzustellen. Diese Verbinder sind so konzipiert, dass sie sichere und zuverlässige elektrische Verbindungen ermöglichen, ohne den Hauptleiter schneiden oder verbinden zu müssen.

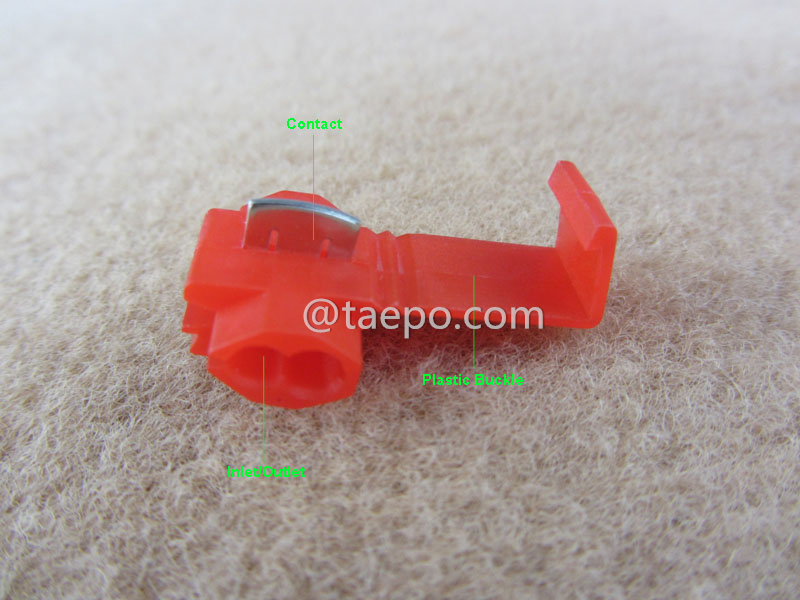

Diese Einzelstift-Version verfügt über eine zuverlässige Metallkontaktklinge, die die Isolierung sowohl des Run- als auch des Tap-Drahtes durchdringt, ohne diese abzuisolieren, wodurch eine schnelle und dauerhafte elektrische Verbindung ermöglicht wird. Ein farbcodiertes Gehäuse aus rotem Polypropylen sorgt für mechanische Festigkeit und Kennzeichnung des unterstützten Drahtbereichs. Der Innenkontakt besteht aus verzinntem Messing, das Korrosionsbeständigkeit und stabile elektrische Leistung über die Zeit bietet.


Das Gehäuse des Verbinders hält die Drähte sicher an Ort und Stelle, während der Stift in die Metallklinge gedrückt wird, wodurch der elektrische Abzweig vervollständigt wird. Das Design eliminiert die Notwendigkeit von Löten oder Umwickeln, was insbesondere bei der Installation vor Ort die Effizienz erhöht.

• Abzweigverbindung: Die Hauptfunktion eines Run & Tap Steckverbinders besteht darin, eine sichere elektrische Verbindung zwischen dem Hauptleiter (run) und dem zusätzlichen Abzweigleiter (tap) herzustellen. Der Abzweigleiter ist typischerweise ein kleinerer Draht oder ein Kabel, das Strom ziehen oder an den Hauptstromkreis angeschlossen werden muss.

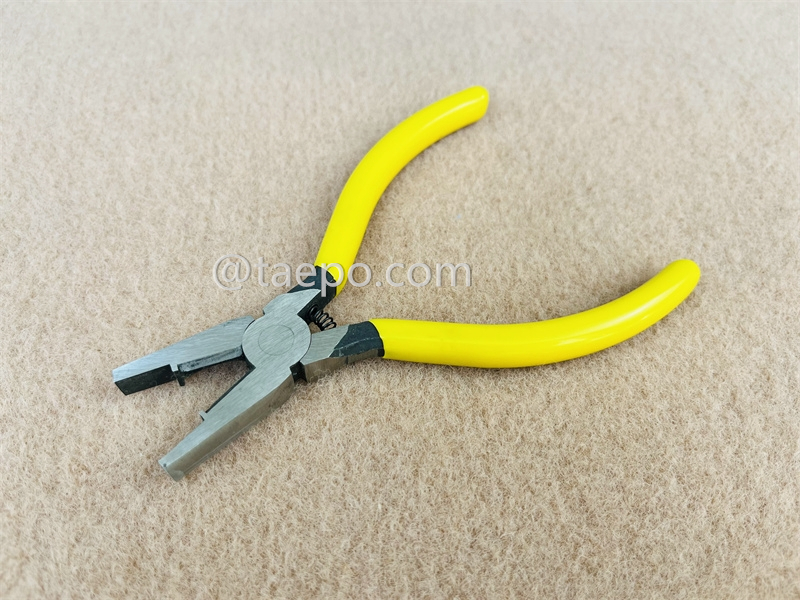

• Einfache Installation: Viele Run & Tap Steckverbinder sind für eine einfache Installation ohne spezielle Werkzeuge ausgelegt. Kompressionsverbinder können jedoch ein Kompressionswerkzeug für die richtige Installation erfordern.

• Mechanische Festigkeit: Run & Tap Steckverbinder sind in der Regel so konstruiert, dass sie mechanischen Belastungen standhalten und eine stabile und sichere Verbindung auch in Umgebungen mit Vibrationen oder Bewegungen gewährleisten.

• Sichere Verbindung: Trotz ihrer kleinen Größe bieten diese Steckverbinder eine sichere und zuverlässige elektrische Verbindung. Sie sind darauf ausgelegt, eine gute elektrische Leitfähigkeit zu erhalten und Vibrationen sowie Zugbelastungen zu widerstehen, um über die Zeit eine stabile Verbindung sicherzustellen.

• Selbstabstreifendes Design: Dank der integrierten Metallkontaktklinge entfällt die Notwendigkeit, die Isolierung der Run- oder Tap-Leiter manuell zu entfernen. Die Klinge durchdringt beim Schließen des Steckverbinders die Isolationsschichten, wodurch der Leiter freigelegt wird, ohne die Litzen zu beschädigen.

• Gehäuse in Rot: Der Steckverbinder verfügt über ein standardmäßiges, farbcodiertes Gehäuse in Blau, das eine einfache Identifizierung während der Installation oder Inspektion ermöglicht. Die Farbe kennzeichnet den Leiterquerschnitt nach Industriestandards und erleichtert die Lagerverwaltung.

• Klappverschluss mit Schnappmechanismus: Gewährleistet, dass der Steckverbinder bei Vibrationen oder Bewegungen geschlossen bleibt und beide Leiter sicher einschließt.
