Wofür steht der Begriff "Keystone Jack"?
BESCHREIBUNGEN
Ein CAT5E UTP Keystone Jack (TP-5209-C5EU8) ist ein Steckverbinder, der zum Abschluss von Twisted-Pair-Netzwerkkabeln in strukturierten Verkabelungssystemen verwendet wird. Der Keystone Jack verfügt in der Regel über einen RJ45-Stecker, der der häufigste Steckverbinder in Ethernet-Netzwerken ist.
CAT5E UTP Keystone Jacks sind für die Verwendung mit CAT5E Ethernet-Kabeln ausgelegt, die Datenraten von bis zu 1 Gbit/s (Gigabit pro Sekunde) und Frequenzen von bis zu 100 MHz unterstützen. Der Keystone Jack folgt dem Verkabelungsschema T568A oder T568B, das die Pinbelegung des Steckverbinders bestimmt und beeinflusst, wie das Kabel angeschlossen wird.
Der Keystone Jack ist für den Einsatz mit ungeschirmten Twisted-Pair-Kabeln (UTP) konzipiert, die die am häufigsten verwendeten Ethernet-Kabel in strukturierten Verkabelungssystemen darstellen. UTP-Kabel bestehen aus vier Paaren von verdrillten Drähten, ohne Abschirmung oder Erdung.
Um den Keystone Jack zu installieren, wird er in eine Keystone-Wandplatte eingesetzt, die in einer Standard-Wanddose montiert wird. Der Keystone Jack rastet in die Wandplatte ein und wird mit einer Halterungsschelle fixiert. Anschließend wird das Kabel mit einem Auflegewerkzeug in den Keystone Jack eingeführt, das die Drähte schneidet und in die entsprechenden Steckplätze des Steckverbinders einführt.
HAUPTMERKMALE
• Kompatibilität: Er ist für die Verwendung mit Cat5e Ethernet-Kabeln konzipiert, die häufig in 10/100/1000BASE-T-Netzwerken verwendet werden.
• Leistung: Der Keystone Jack ist auf eine Bandbreite von 100 MHz ausgelegt und kann Datenübertragungsraten von bis zu 1 Gbps unterstützen.
• Haltbarkeit: Der Jack besteht aus hochschlagfestem, flammhemmendem Kunststoff, um eine langanhaltende Haltbarkeit und Sicherheit zu gewährleisten.
• Einfache Installation: Der Keystone Jack ist für eine schnelle und einfache Installation mit einem Auflegewerkzeug konzipiert. Der Jack verfügt in der Regel über farbcodierte Verdrahtungsmarkierungen, die eine korrekte Installation der Drähte erleichtern.
• Standardisierung: Der Cat5e UTP Keystone Jack ist so konzipiert, dass er den Industriestandards wie TIA/EIA-568-C.2 und ISO/IEC 11801 entspricht und somit mit anderen Netzwerkausrüstungen und Verkabelungssystemen kompatibel ist.
• Vielseitigkeit: Der Keystone Jack ist so konzipiert, dass er in Standard-Keystone-Wandplatten und Patchpanels passt, was eine einfache Anpassung und Konfiguration von Netzwerkverbindungen ermöglicht.
SCHALTPLÄNE

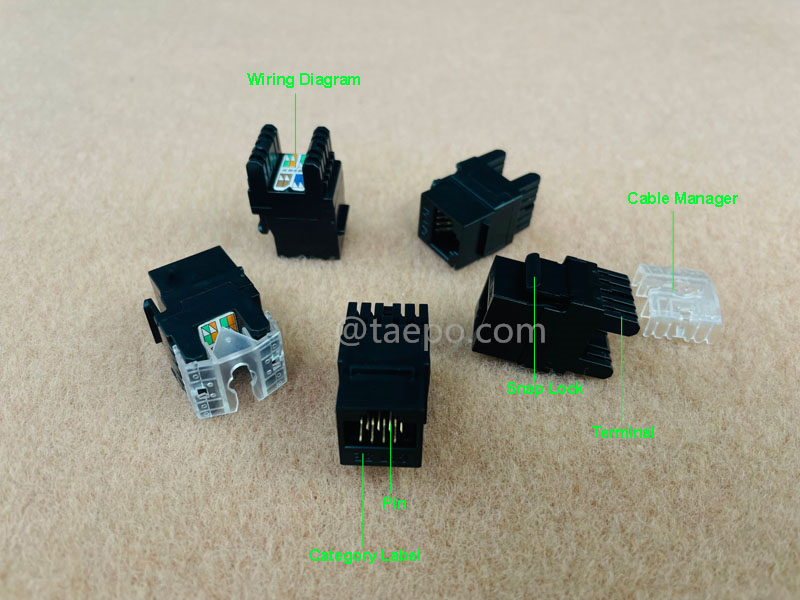

ABBILDUNGEN
VERPACKUNGSBILDER
BESTELLDATEN
| Artikelnummer |
Beschreibungen |
| TP-5209-C5EU8 |
Keystone Jack, CAT5E, UTP, 8P8C, 180 Grad, AP-Stil |
VERWANDTE PRODUKTE
TP-5315-48 48-Port-Patchpanel, leer, für UTP Keystone Jack, 19", 1U

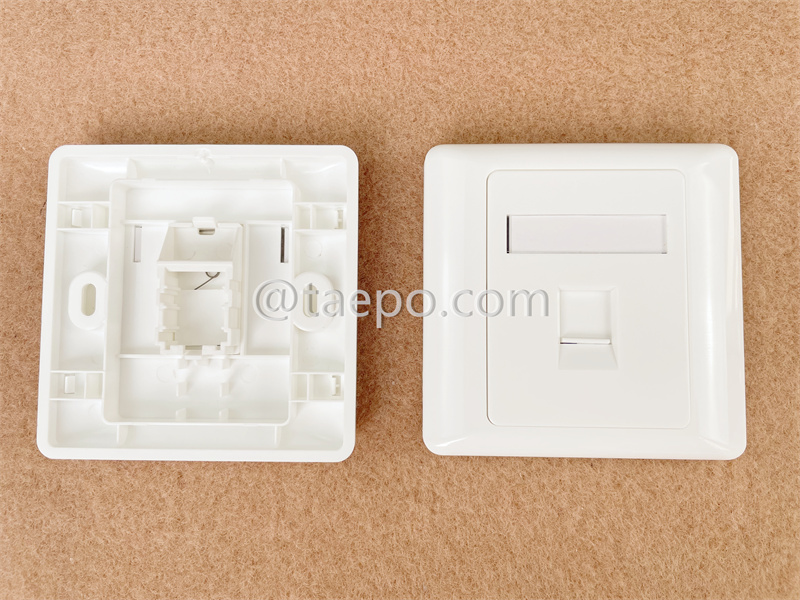

TP-5001-1AP86 1-Port-Wandplatte, 86x86mm, AP-Stil
