Was ist die Definition eines Keystone Jacks?
BESCHREIBUNGEN
Ein CAT5E UTP Keystone-Stecker (TP-5202-C5EU8) ist ein Typ von Verbindungselement, das verwendet wird, um verdrillte Netzwerkkabel in strukturierten Verkabelungssystemen abzuschließen. Der Keystone-Stecker hat normalerweise einen RJ45-Stecker, der der am häufigsten verwendete Steckertyp in Ethernet-Netzwerken ist.
CAT5E UTP Keystone-Steckdosen sind für die Verwendung mit CAT5E Ethernet-Kabeln konzipiert, die Datenraten von bis zu 1 Gbit/s (Gigabit pro Sekunde) und Frequenzen von bis zu 100 MHz unterstützen. Der Keystone-Stecker folgt dem Verdrahtungsschema T568A oder T568B, das die Pinbelegung des Steckers bestimmt und die Kabelterminierung beeinflusst.
Der Keystone-Stecker ist für die Verwendung mit ungeschirmten verdrillten Paaren (UTP) konzipiert, die die häufigste Art von Ethernet-Kabeln in strukturierten Verkabelungssystemen darstellen. UTP-Kabel bestehen aus vier Paaren verdrillter Drähte, ohne Abschirmung oder Erdung.
Um den Keystone-Stecker zu installieren, wird er in eine Keystone-Wandplatte eingeführt, die in einer Standard-Wanddose montiert wird. Der Keystone-Stecker wird in die Wandplatte eingerastet und mit einem Halteclip gesichert. Das Kabel wird dann mit einem Punchdown-Werkzeug an den Keystone-Stecker angeschlossen, das die Drähte schneidet und in die entsprechenden Anschlüsse des Steckers einführt.
HAUPTMERKMALE
• Kompatibilität: Sie ist für die Verwendung mit Cat5e Ethernet-Kabeln ausgelegt, die häufig für 10/100/1000BASE-T-Netzwerke verwendet werden.
• Leistung: Der Keystone-Stecker ist auf eine Bandbreite von 100 MHz ausgelegt und kann Datenübertragungsraten von bis zu 1 Gbps unterstützen.
• Haltbarkeit: Der Stecker besteht aus hochimpactfestem, flammwidrigem Kunststoff, um eine langanhaltende Haltbarkeit und Sicherheit zu gewährleisten.
• Einfache Installation: Der Keystone-Stecker ist für eine schnelle und einfache Installation mit einem Abisolierwerkzeug konzipiert. Der Stecker verfügt in der Regel über farbcodierte Drahtkennzeichnungen, die die korrekte Installation der Drähte erleichtern.
• Standardisierung: Der Cat5e UTP Keystone-Stecker wurde entwickelt, um den Industriestandards wie TIA/EIA-568-C.2 und ISO/IEC 11801 zu entsprechen, was die Kompatibilität mit anderen Netzwerkausrüstungen und Verkabelungssystemen sicherstellt.
• Vielseitigkeit: Der Keystone-Stecker ist so konzipiert, dass er in Standard-Wandplatten und Patchpanels passt, was eine einfache Anpassung und Konfiguration von Netzwerkverbindungen ermöglicht.
SCHALTPLÄNE

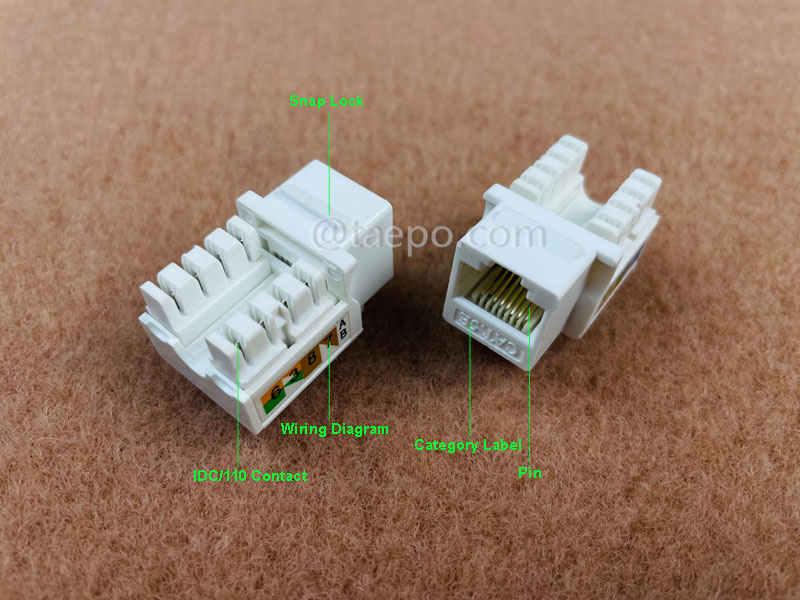

ABBILDUNGEN
VERPACKUNGSBILDER
BESTELLDATEN
| Artikelnummer |
Beschreibungen |
| TP-5202-C5EU8 |
Keystone-Steckdose, CAT5E, UTP, 8P8C, 90 Grad, AP-Stil |
