Beschreibungen
Outdoor 10 Pairs Termina Box (TP-1722-10mg) wird verwendet, um Kabel von sekundären Telefonnetzwerken an die Kabelpaare von Abonnentenleitungen zu beenden.
Der Stub-Klemme-Block, der auch als VX-Anschlussblock bezeichnet wird, liefert einen Verbindungspunkt zwischen einem Exchange-Side-Kabelpaar und einem Verteilungspaar. Es enthält ein 5-Punkte-Stecker im Modul, um Kontinuität und eine Reihe anderer Optionen bereitzustellen.

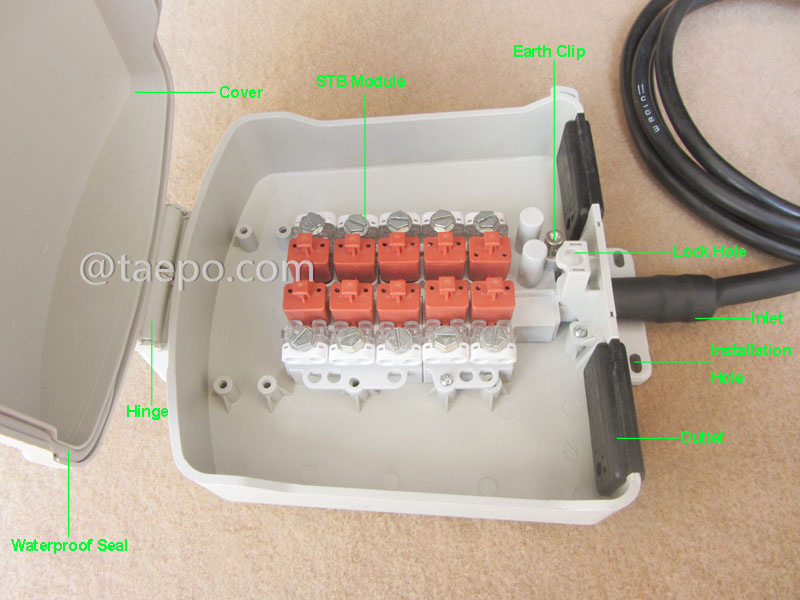

Die Schachtel besteht aus einer Körper und einer Abdeckung, in der sich ein VX -Stubblock befindet. Die Bereitstellung für die Wandmontage ist in den Kastenkörper aufgenommen. Der Deckel verfügt über verschiedene Öffnungspositionen, die gemäß der verfügbaren Arbeitsfläche ausgewählt werden können, und ist auch mit einem Siegel ausgestattet, um den Wassereintritt zu begrenzen. Die Tatsache werden in die Karosserie für Tropfendrahtzugang eingebaut. Der Box -Verriegelungsmechanismus wird durch den Kabelstub montiert und ist
effektiv beim Schließen der Box.
Der Klemmeblock wird separat hergestellt und dann in die Schachtel geschraubt. Blöcke können von 5 bis 20 Paaren in Einheiten von 5 hergestellt werden. Es können auch zwei Terminals für das Pilotpaar bereitgestellt werden. Die Erdungsanschlüsse jedes Paares sind elektrisch mit dem Kabel angeschlossen
Abschirmung und an einem externen Erdungsanschluss. Das Gerät ist mit Harz und dem versiegelt
Die Kabelblockanschluss ist mit wärmeverrückbarem Schlauch versiegelt.
Es ist mit GDT (Gasentladungsröhrchen) ausgestattet, um das Plug-in-Modul, das den Schutzkreis zum Schutz von Austauschraumausrüstungen und Mitarbeitern gegen Spannung und überstrom bildet, hauptsächlich wie folgt:
Die durch Blitz an oder um die Außenleitungen verursachte Überspannungsspannung.
Die Kurzzeit-Wechselstromspannung, die auf externen Linien aufgenommen wird, wenn die Stromleitung, das Stromversorgungssystem oder das elektrische Eisenbahnsystem in der Nachbarschaft der Außenlinie abgebaut sind.
Die Außenlinie kollidiert direkt gegen eine 220 -V -Stromleitung.
Es wird besonders für Verbindungen im Freien empfohlen, bei denen die Umgebungsbedingungen äußerst aggressiv sind.
Haupteigenschaften
Verschiebungsverbindung
Kein Drahtstreifen, Schrauben und Löten frei
Zuverlässige Verbindungen
Kennzeichnung löschen
Modulares Design und Installationen
Gasdichtes Anschluss
Ein Push -Draht -Einfügen
robuste langfristige Umweltstabilität
Flexibler Gebrauch im Innen- und Außenbereich
Wand- oder Stangenmontagebar
Schnelle Montage und Installation
Schematische Diagramme
Bilder packen
Bestelldaten
| Art.-Nr |
Beschreibungen |
| TP-1722-10MG |
Outdoor 10 Pairs Terminal Box für Stubmodul, 257x204x90 mm, Schraubenschnappverriegelung, Kunststoffgehäuse, mit Stubmodul mit Überspannungsschutz, Kabellänge 4m |
