Im Freien 20 Paare Terminal-Box für STUB-Modul

Beschreibungen

Die Termina-Box (TP-1722-20m) im Freien 20 wird verwendet, um Kabel von sekundären Telefonnetzwerken an die Kabelpaare von Abonnentenleitungen zu beenden.

Der Stub-Klemme-Block, der auch als VX-Anschlussblock bezeichnet wird, liefert einen Verbindungspunkt zwischen einem Exchange-Side-Kabelpaar und einem Verteilungspaar. Es enthält ein 5-Punkte-Stecker im Modul, um Kontinuität und eine Reihe anderer Optionen bereitzustellen.

Es wird besonders für Verbindungen im Freien empfohlen, bei denen die Umgebungsbedingungen äußerst aggressiv sind.

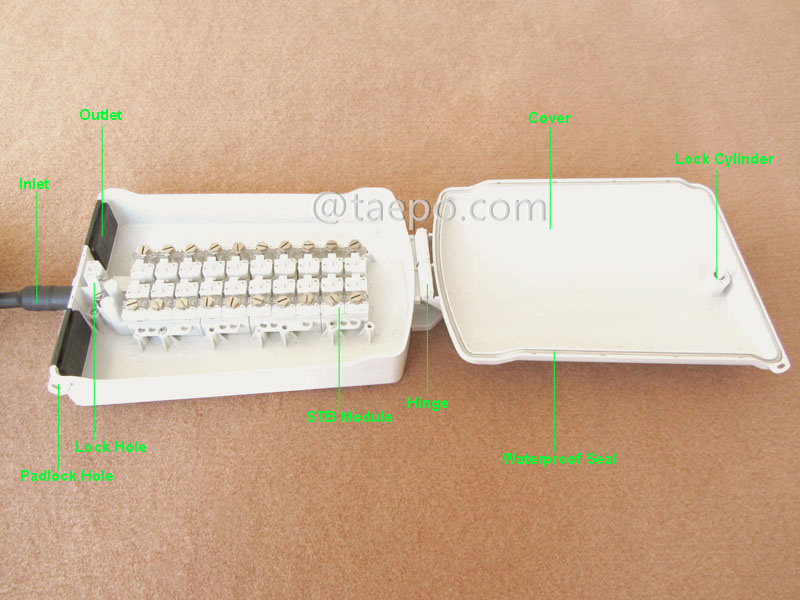

Die Schachtel besteht aus einer Körper und einer Abdeckung, in der sich ein VX -Stubblock befindet. Die Bereitstellung für die Wandmontage ist in den Kastenkörper aufgenommen. Der Deckel verfügt über verschiedene Öffnungspositionen, die gemäß der verfügbaren Arbeitsfläche ausgewählt werden können, und ist auch mit einem Siegel ausgestattet, um den Wassereintritt zu begrenzen. Die Tatsache werden in die Karosserie für Tropfendrahtzugang eingebaut. Der Schachtelverriegelungsmechanismus wird über den Kabelstub montiert und ist beim Schließen der Schachtel effektiv.

Der Klemmeblock wird separat hergestellt und dann in die Schachtel geschraubt. Blöcke können von 5 bis 20 Paaren in Einheiten von 5 hergestellt werden. Es können auch zwei Terminals für das Pilotpaar bereitgestellt werden. Die Erdungsanschlüsse jedes Paares sind elektrisch mit dem Kabel angeschlossen
Abschirmung und an einem externen Erdungsanschluss. Das Gerät ist mit Harz versiegelt und der Kabelblockanschluss ist mit hitzebrückbarem Schlauch versiegelt.

Haupteigenschaften

 Verschiebungsverbindung
 Kein Drahtstreifen, Schrauben und Löten frei
 Zuverlässige Verbindungen
 Kennzeichnung löschen
 Modulares Design und Installationen
 Gasdichtes Anschluss
 Ein Push -Draht -Einfügen
 robuste langfristige Umweltstabilität
 Flexibler Gebrauch im Innen- und Außenbereich
 Wand- oder Stangenmontagebar
 Schnelle Montage und Installation

Zeichnungen

Verpackung Bild

Bestelldaten

TP-1722-20M

Outdoor 20 Pairs Terminal Box für Stubmodul, 350 x 204x90 mm, Schraubenschnappverriegelung, Kunststoffgehäuse, mit Stubmodul ohne Schutz, Kabellänge 4m
