4-poliges PCB-Verbindungsmodule

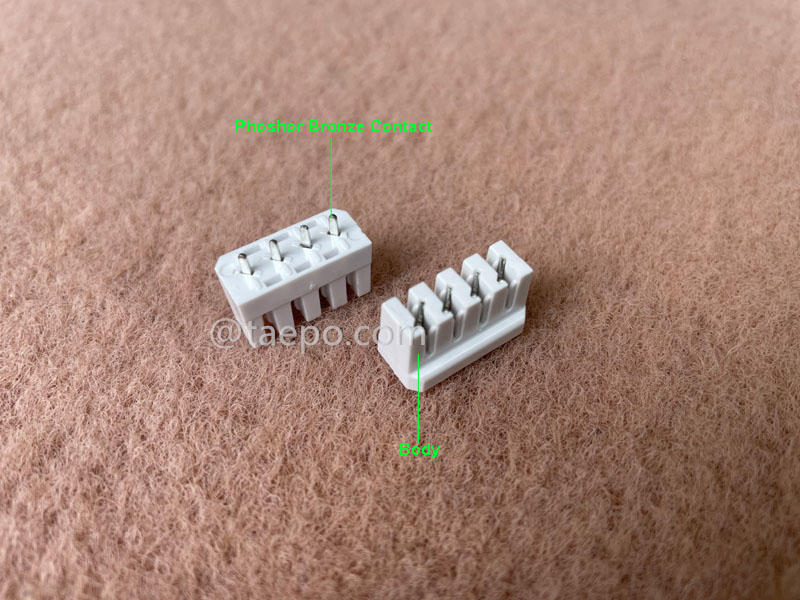

4-polige PCB-Verbindungsmodule (TP-1305-4), auch bekannt als Leiterplattenklemmen oder Leiterplattenstecker, sind elektronische Bauteile, die zur Herstellung elektrischer Verbindungen zwischen einer Leiterplatte (PCB) und externen Drähten oder Komponenten verwendet werden. Diese Module werden häufig in verschiedenen elektronischen Geräten, Steuerungstafeln und Industrieanlagen eingesetzt. Drahtdurchmesser: 0,40 ~ 0,63 mm, Isolationsdurchmesser: 0,70 ~ 1,70 mm.


Sie verwenden die IDC-Technologie (Insulation Displacement Connection), das bedeutet, dass kein Löten, Abisolieren oder Schrauben notwendig ist. Die Drähte werden im 45-Grad-Winkel eingeklemmt, was das Risiko einer schlechten Verbindung drastisch reduziert und die Verdrahtungseffizienz erhöht. Die Kontakte gewährleisten höchste Zuverlässigkeit selbst unter widrigsten Umwelt- und Klimabedingungen. Es entsteht eine absolut zuverlässige, gasdichte Verbindung zwischen Kontakt und Leiter.


PCB-Verbindungsmodule spielen eine entscheidende Rolle, indem sie eine zuverlässige und strukturierte Möglichkeit bieten, elektrische Verbindungen zwischen Leiterplatten und externen Komponenten oder Verkabelungen herzustellen. Somit sind sie ein unverzichtbarer Bestandteil moderner elektronischer Geräte und Systeme.

• Drahtanschluss: Module bieten eine Möglichkeit zum Anschluss von Drähten oder Pins. Übliche Anschlussmethode sind Isolationsverdrängungsstecker (IDCs).

• Kompaktes Design: PCB-Verbindungsmodule sind in der Regel kompakt und platzsparend, was eine effiziente Nutzung der PCB-Fläche ermöglicht.

• Langlebige Materialien: Sie bestehen oft aus hochwertigen, widerstandsfähigen Materialien, die mechanischen Belastungen und Umwelteinflüssen standhalten.

• Vielseitigkeit: PCB-Verbindungsmodule können verschiedene Drahtarten aufnehmen, einschließlich Litzen-, Massiv- oder flexible Leiter.

• Modularität: Viele Module bieten Modularität, was eine einfache Erweiterung oder Neukonfiguration der Verbindungen ermöglicht.

• Mechanische Stabilität: Entwickelt, um mechanischen Vibrationen, Stößen und anderen Belastungen standzuhalten, und gewährleistet langfristige Zuverlässigkeit in anspruchsvollen Umgebungen.

• 4-poliger IDC-zu-PCB-Schnittstelle: Bietet eine direkte Verbindung zwischen zwei IDC-Anschlüssen und zwei PCB-Pins zur Integration von Telekommunikationssignalen in elektronische Schaltungen.

• Leiterplatten-Lötpins: Verfügt über starre Metallpins an der Unterseite, die für Durchsteck- oder Oberflächenmontage auf der Leiterplatte während der Produktion oder Wartung ausgelegt sind.

• Starke IDC-Druckkontakte: Federmetallkontakte sorgen für zuverlässigen und langanhaltenden Druck auf die Leiter, auch bei thermischen Zyklen.

• Hohe mechanische Festigkeit: Entwickelt, um Drahtzugprüfungen und Ein-/Aussteckzyklen ohne Leistungsverlust zu überstehen.
