8-poliges PCB-Verbindungsmodul

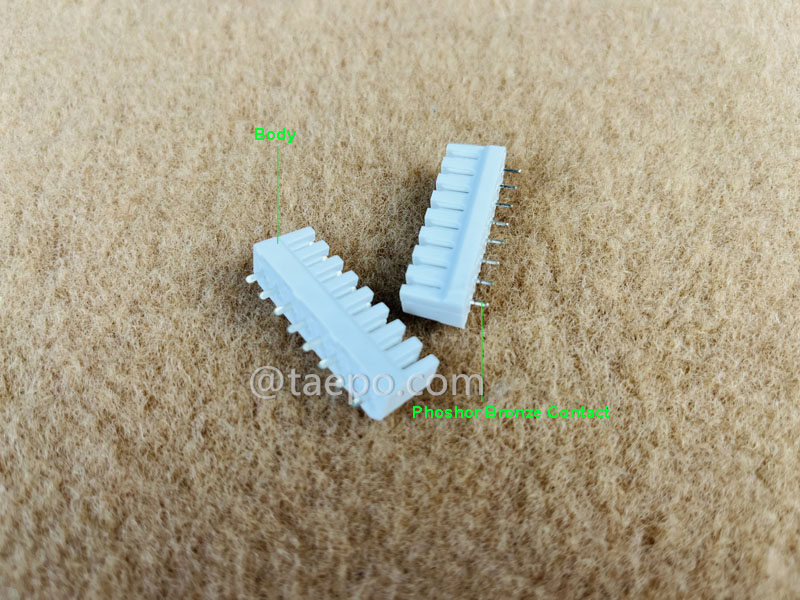

8-polige PCB-Anschlussmodule (TP-1305-8), auch bekannt als PCB-Klemmenblock oder PCB-Stecker, sind elektronische Bauteile, die verwendet werden, um elektrische Verbindungen zwischen einer Leiterplatte (PCB) und externen Drähten oder Komponenten herzustellen. Diese Module werden häufig in verschiedenen elektronischen Geräten, Schalttafeln und Industrieanlagen eingesetzt. Drahtdurchmesser: 0,40 ~ 0,63 mm, Isolationsdurchmesser: 0,70 ~ 1,70 mm.


Sie verwenden die IDC-Technik (Insulation Displacement Connection), was bedeutet, dass kein Löten, Abisolieren oder Schrauben erforderlich ist. Die Drähte werden in einem 45-Grad-Winkel geklemmt, wodurch das Risiko einer schlechten Verbindung deutlich reduziert und die Verdrahtungsproduktivität erhöht wird. Die Kontakte gewährleisten höchste Zuverlässigkeit, auch unter den widrigsten Umwelt- und Klimabedingungen. Es entsteht eine komplett zuverlässige, gasdichte Verbindung zwischen Kontakt und Leiter.


PCB-Anschlussmodule spielen eine entscheidende Rolle bei der Bereitstellung einer zuverlässigen und organisierten Methode zur elektrischen Verbindung zwischen PCBs und externen Komponenten oder Leitungen und sind somit ein integraler Bestandteil moderner elektronischer Geräte und Systeme.

• Drahtabschluss: Module bieten eine Möglichkeit zum Anschluss von Drähten oder Pins. Übliche Anschlussmethode sind Isolation-Verschiebungs-Steckverbinder (IDCs).

• Kompaktes Design: PCB-Anschlussmodule sind typischerweise kompakt und platzsparend, was eine effiziente Nutzung der PCB-Fläche ermöglicht.

• Robuste Materialien: Sie bestehen oft aus langlebigen und hochwertigen Materialien, die mechanischen Belastungen und Umwelteinflüssen standhalten.

• Vielseitigkeit: PCB-Anschlussmodule können verschiedene Drahttypen aufnehmen, darunter Litzen-, Voll- oder flexible Leiter.

• Modularität: Viele Module bieten Modularität, was eine einfache Erweiterung oder Umkonfiguration der Verbindungen ermöglicht.

• Mechanische Stabilität: Entwickelt, um mechanischen Vibrationen, Stößen und anderen Belastungen standzuhalten und somit langfristige Zuverlässigkeit in anspruchsvollen Umgebungen zu gewährleisten.

• 8-Pin IDC zu PCB Schnittstelle: Bietet eine direkte Verbindung zwischen zwei IDC-Anschlüssen und zwei PCB-Pins zur Integration von Telekommunikationssignalen mit elektronischen Leiterplatten.

• Lötfähige Pins: Verfügt über starre Metallpins auf der Unterseite, die für Durchsteckmontage oder Oberflächenmontage auf PCBs während der Produktion oder Wartung ausgelegt sind.

• Starke IDC-Druckkontakte: Federmetall-IDC-Kontakte gewährleisten zuverlässigen und langfristigen Druck auf Leiter, auch bei thermischen Zyklen.

• Hohe mechanische Festigkeit: Entwickelt, um Zugtests und Einfüge-/Entfernzyklen ohne Leistungsverlust zu überstehen.
