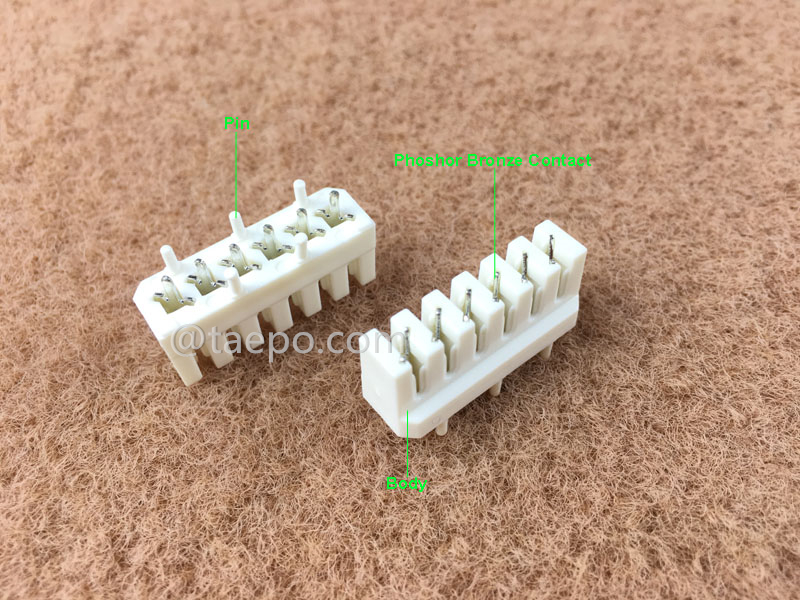

6-poliges PCB-Verbindungsmodule

6-polige PCB-Verbindungsmodule (TP-1305-6), auch bekannt als Leiterplattenklemmen oder Leiterplattenstecker, sind elektronische Bauteile, die elektrische Verbindungen zwischen einer Leiterplatte (PCB) und externen Drähten oder Komponenten herstellen. Diese Module werden häufig in verschiedenen elektronischen Geräten, Steuerungstafeln und Industrieanlagen eingesetzt. Drahtdurchmesser: 0,40 ~ 0,63 mm, Isolationsdurchmesser: 0,70 ~ 1,70 mm.


Die Module verwenden die IDC-Technik (Insulation Displacement Connection), was bedeutet, dass kein Löten, Abisolieren oder Verschrauben erforderlich ist. Die Drähte werden in einem 45-Grad-Winkel eingespannt, was das Risiko einer schlechten Verbindung drastisch verringert und die Verdrahtungsproduktivität erhöht. Die Kontakte gewährleisten höchste Zuverlässigkeit, selbst unter den widrigsten Umwelt- und Klimabedingungen. Eine vollständig zuverlässige, gasdichte Verbindung zwischen Kontakt und Leiter ist gewährleistet.


PCB-Verbindungsmodule spielen eine entscheidende Rolle, indem sie eine zuverlässige und organisierte Methode zur Herstellung elektrischer Verbindungen zwischen PCBs und externen Komponenten oder Verkabelungen bieten. Sie sind somit ein integraler Bestandteil moderner elektronischer Geräte und Systeme.

• Drahtanschluss: Module bieten eine Möglichkeit zum Anschluss von Drähten oder Pins. Übliche Anschlussmethode sind Isolationsverdrängungsstecker (IDCs).

• Kompaktes Design: PCB-Verbindungsmodule sind typischerweise kompakt und platzsparend, was eine effiziente Nutzung der PCB-Fläche erlaubt.

• Langlebige Materialien: Sie bestehen oft aus widerstandsfähigen und hochwertigen Materialien, um mechanischen Belastungen und Umweltfaktoren standzuhalten.

• Vielseitigkeit: PCB-Verbindungsmodule können verschiedene Drahttypen aufnehmen, darunter Litzen-, Massiv- oder flexible Leiter.

• Modularität: Viele Module bieten Modularität, was eine einfache Erweiterung oder Neukonfiguration der Verbindungen ermöglicht.

• Mechanische Stabilität: Entwickelt, um mechanischen Vibrationen, Stößen und anderen Belastungen standzuhalten und so langfristige Zuverlässigkeit in anspruchsvollen Umgebungen zu gewährleisten.

• 6-polige IDC-zu-PCB-Schnittstelle: Bietet einen direkten Übergang zwischen zwei IDC-Terminals und zwei PCB-Pins zur Integration von Telekommunikationssignalen mit elektronischen Schaltungen.

• Lötbare Leiterplatten-Pins: Verfügt über starre Metallpins auf der Unterseite, die für Durchsteck- oder Oberflächenmontage auf PCBs während der Produktion oder Wartung ausgelegt sind.

• Starke IDC-Druckkontakte: Federnde IDC-Kontakte aus Metall gewährleisten zuverlässigen und dauerhaften Druck auf die Leiter, auch unter thermischer Belastung.

• Hohe mechanische Festigkeit: Entwickelt, um Zugprüfungen und Ein-/Aussteckzyklen ohne Leistungsverlust standzuhalten.
