Was ist ein 10-paariges LSA-Trennmodul?
BESCHREIBUNGEN
Das 10-paarige LSA-Verbindungsmodul (TP-1202-10) wird auf der gesamten Verteilungsebene eingesetzt – im Hauptverteiler (MDF), im Rangierverteiler (CCC) und in den Anschlussdosen (DP). Es handelt sich um ein äußerst zuverlässiges und kosteneffizientes Verbindungssystem für moderne Telekommunikations- und Datennetze.
Es nutzt die IDC-Technologie (Anschluss durch Isolationsverdrängung), bei der weder Löten, Abisolieren noch Schrauben erforderlich ist. Die Drähte werden in einem Winkel von 45 Grad eingespannt, was das Risiko schlechter Verbindungen erheblich reduziert und die Effizienz bei der Verkabelung steigert. LSA-Verbindungsblöcke verwenden üblicherweise einen einteiligen Kontakt und dienen somit ausschließlich dem Herstellen von Verbindungen – nicht der Trennung.
LSA-Verbindungsblöcke mit farbiger Kennzeichnung nutzen ebenfalls einen einteiligen Kontakt und sind ausschließlich für Verbindungen ausgelegt – eine Trennfunktion ist nicht vorhanden.
Das LSA-Verbindungsmodul besteht aus einem Kunststoff- oder Metallgehäuse mit mehreren Schlitzen zum Einführen von Kupferdrähten. Jeder Schlitz kann einen einzelnen Draht aufnehmen und hält ihn mithilfe einer federbelasteten Klemme sicher in Position. Die Klemme besteht in der Regel aus einer scharfen Klinge, die die Isolierung des Drahtes durchdringt und Kontakt mit dem leitenden Kupferkern herstellt.
Das 10-paarige LSA-Verbindungsmodul ist für den Anschluss von bis zu zehn Drahtpaaren ausgelegt, wie sie in der Telekommunikation üblich sind. Das Modul wird typischerweise auf einer Rückwandhalterung montiert. Die Kupferdrähte werden in die Schlitze eingeführt, wo die federbelasteten Klemmen eine sichere Verbindung zwischen den Drähten und dem Anschlussblock herstellen.
BESCHREIBUNGEN
-
IDC-Technologie (Insulation Displacement Contact): Elektrische Verbindungen werden ohne Abisolieren oder separate Steckverbinder hergestellt, indem eine scharfe Klinge die Drahtisolierung durchdringt und den Leiter kontaktiert.
-
Kompakte Bauform: Das platzsparende Design ist ideal für beengte Telekommunikationsverteiler oder Gehäuse.
-
Hohe Anschlussdichte: Das 10-paarige LSA-Modul ermöglicht den Anschluss mehrerer Kabel an einem Ort und erleichtert so Wartung und Organisation der Infrastruktur.
-
Einfache Installation: Die Montage erfolgt schnell und einfach mit einem Einpresswerkzeug und einer Rückwandhalterung für modulare Installationen.
-
Ausgezeichnete Leitfähigkeit: Die Konstruktion aus hochwertiger Kupferlegierung sorgt für eine starke und zuverlässige Verbindung.
-
Langlebigkeit: Das Modul ist robust und für den täglichen Einsatz ausgelegt.
-
Vielseitigkeit: Einsatzmöglichkeiten in Rechenzentren, Telekommunikationsnetzen und Sicherheitssystemen.
-
Kompatibilität: Kompatibel mit einer Vielzahl von Verdrahtungssystemen – eine flexible Lösung für viele Anwendungen.
INSTALLATIONSVIDEOS
SCHALTPLÄNE

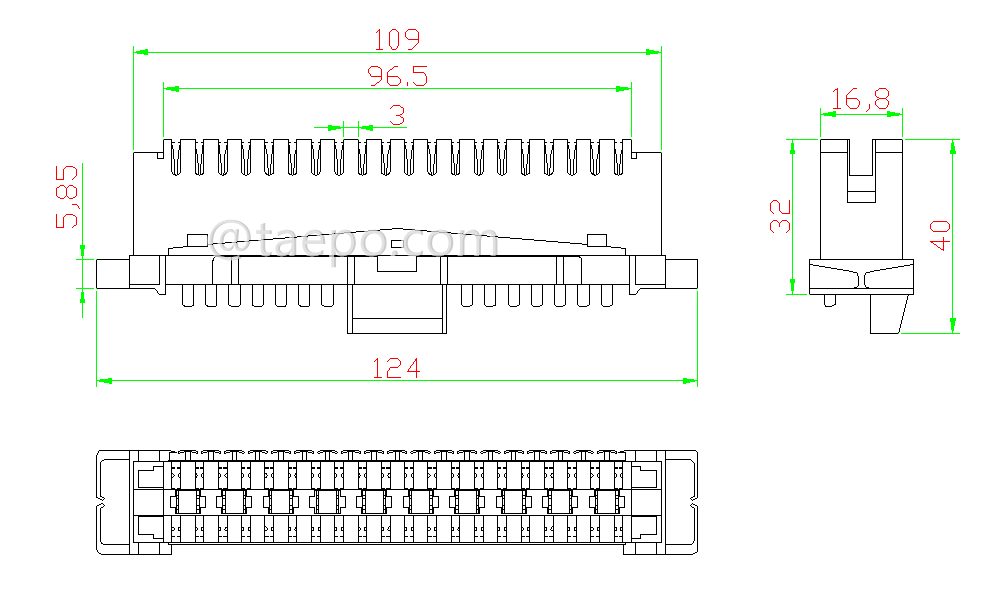

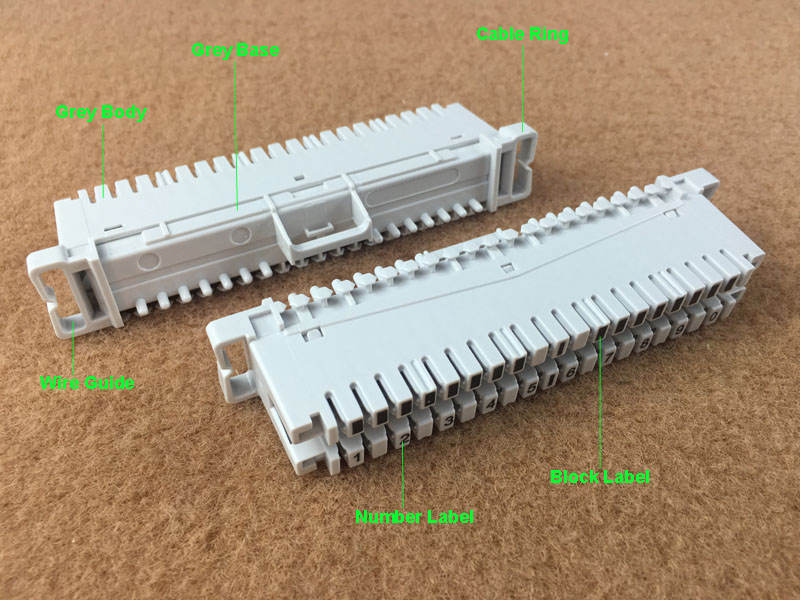

ABBILDUNGEN
VERPACKUNGSBILDER
BESTELLDATEN
| Artikelnummer |
Beschreibung |
| TP-1202-10 |
10-paariges LSA-Verbindungsmodul |
