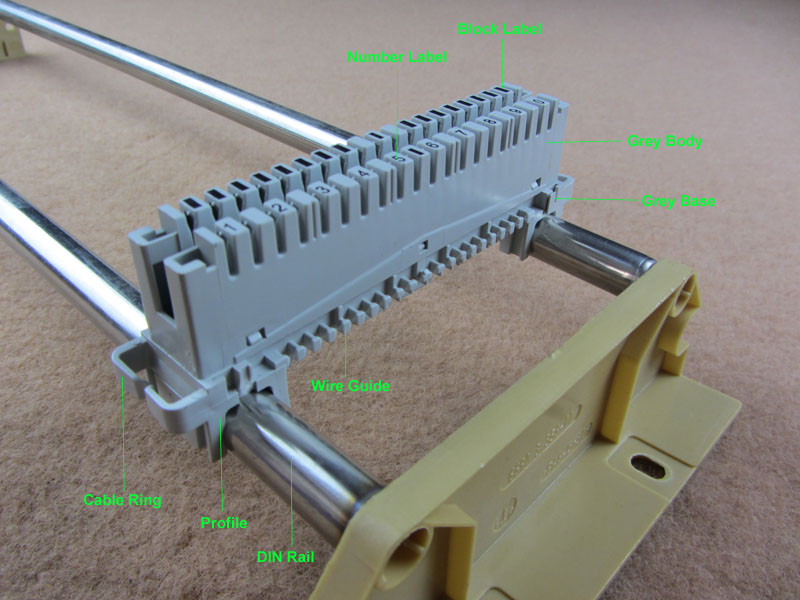

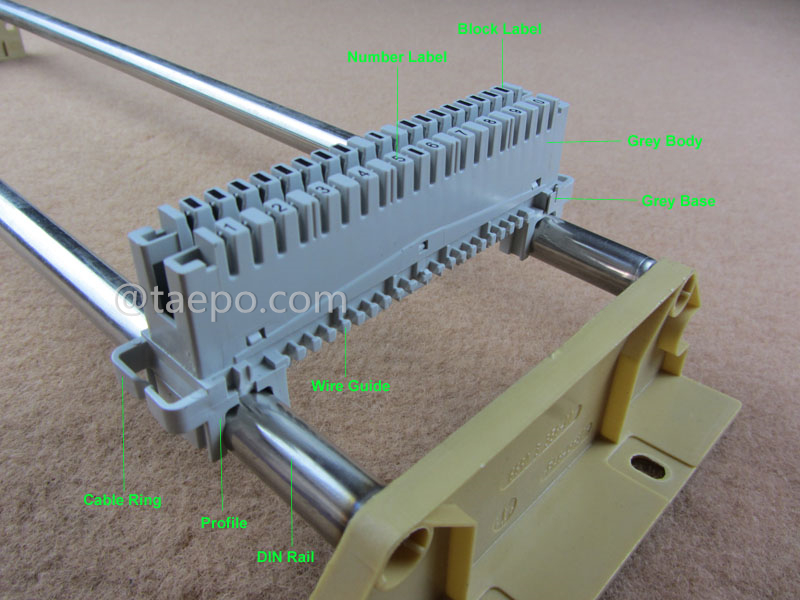

10 Paar LSA-Profil-Verbindungsmodul

Das 10-Paar LSA-Profil-Anschlussmodul (TP-1202-10P) wird auf allen Verteilungsebenen eingesetzt, im Hauptverteilerrahmen (MDF), im Kreuzverbindungsschrank (CCC) und in Verteilungspunkt-Boxen (DP). Es handelt sich um ein hochzuverlässiges und kosteneffizientes Verbindungssystem für moderne Telekommunikations- und Datennetze.


Es verwendet die IDC-Technik (Insulation Displacement Connection), was bedeutet, dass kein Löten, Abisolieren oder Schrauben erforderlich sind. Die Drähte werden in einem 45-Grad-Winkel eingeklemmt, was das Risiko einer schlechten Verbindung deutlich reduziert und die Verdrahtungseffizienz erhöht. Die Kontakte gewährleisten höchste Zuverlässigkeit, selbst unter den widrigsten Umwelt- und Klimabedingungen. Es entsteht eine absolut zuverlässige, gasdichte Verbindung zwischen Kontakt und Leiter.


LSA-Verbindungsmodule verwenden normalerweise einen einteiligen Kontakt, der nur die Verbindungsfunktion ausführt und keine Trennfunktion besitzt.


Das LSA-Verbindungsmodul besteht aus einem Kunststoff- oder Metallgehäuse mit mehreren Schlitzen zum Einführen von Kupferdrähten. Jeder Schlitz fasst einen einzelnen Draht und hält diesen sicher mit einer federbelasteten Klemme. Die Klemme besteht typischerweise aus einer scharfen Klinge, die die Isolierung durchtrennt, um Kontakt mit dem leitfähigen Kern des Drahtes herzustellen.

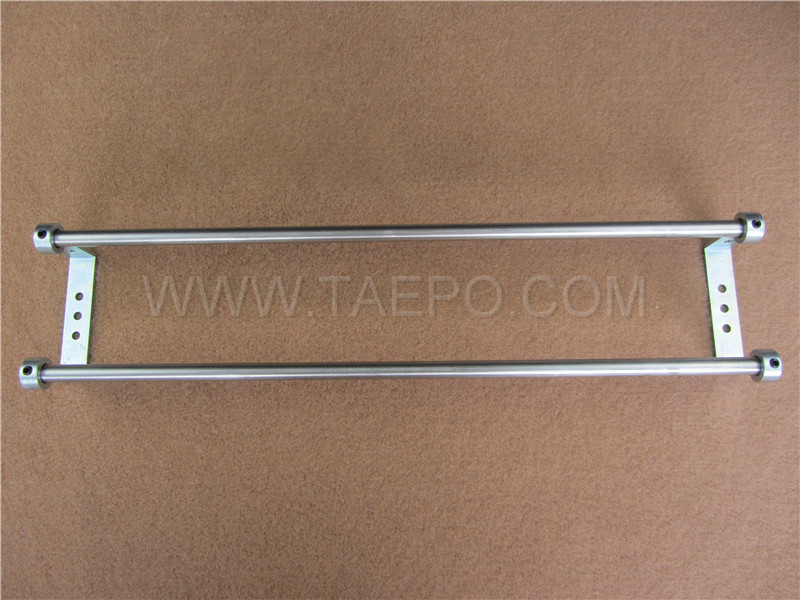

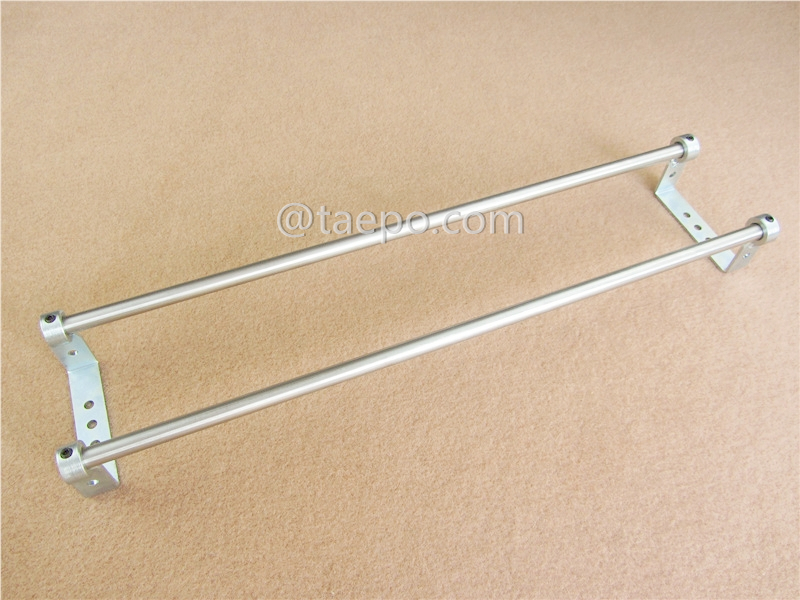

Das 10-Paar LSA-Verbindungsmodul ist dafür ausgelegt, bis zu zehn Paare Kupferdrähte zu verarbeiten, die häufig in Telekommunikationsanwendungen verwendet werden. Das Modul wird üblicherweise auf einem Rückmontagerahmen montiert, die Kupferdrähte werden in die Schlitze des Moduls eingeführt, und die federbelasteten Klemmen stellen eine sichere Verbindung zwischen den Drähten und der Klemmenleiste her.

• Insulation Displacement Contact (IDC): Entwickelt für elektrische Verbindungen ohne Abisolieren oder separate Steckverbinder. Eine scharfe Klinge oder Keil durchdringt die Isolierung des Drahtes und stellt Kontakt zum Leiter her.

• Kompakte Größe: Das Modul ist klein und platzsparend gestaltet, ideal für enge Telekommunikationsschränke oder Gehäuse.

• Hohe Dichte der Verbindungen: Das 10-Paar LSA-Verbindungsmodul ermöglicht das Anschließen mehrerer Kabel an einem Ort, was die Verwaltung und Wartung der Telekommunikationsinfrastruktur erleichtert.

• Einfache Installation: Das Modul lässt sich schnell und einfach mit einem Einführwerkzeug per Ein-Klick-Montage und Rückmontagerahmen installieren.

• Ausgezeichnete Leitfähigkeit: Hergestellt aus hochwertiger Kupferlegierung für starke und zuverlässige Verbindungen.

• Langlebigkeit: Das Modul ist robust ausgelegt und hält den täglichen Beanspruchungen stand.

• Kompatibilität: Kompatibel mit einer Vielzahl von Verdrahtungssystemen, was es zu einer vielseitigen und flexiblen Lösung für verschiedene Anwendungen macht.

• Profil-Design: Das Profil erleichtert den Zugang während der Installation und Wartung und ermöglicht eine effiziente Handhabung und Organisation der Verbindungen.
