Was ist ein 10-Paar LSA-Anschlussmodul mit Farbkennzeichnung?
BESCHREIBUNGEN
Das 10-Paar LSA-Anschlussmodul mit Farbetikett (TP-1202-10CL) wird auf allen Verteilstufen verwendet, im Hauptverteilerrahmen (MDF), im Kreuzverteilungsschrank (CCC) und in Verteilungspunkten (DP). Es ist ein hochzuverlässiges und kosteneffizientes Verbindungssystem für moderne Telekommunikations- und Datennetze.
Es verwendet die IDC-Technik (Insulation Displacement Connection), was bedeutet, dass kein Löten, Abisolieren oder Schrauben erforderlich ist. Die Drähte werden in einem 45-Grad-Winkel geklemmt, wodurch das Risiko schlechter Kontakte deutlich reduziert und die Verdrahtungsproduktivität erhöht wird. Die Kontakte gewährleisten eine höchstmögliche Zuverlässigkeit auch unter widrigsten Umwelt- und Klimabedingungen. Es entsteht eine vollständig zuverlässige, gasdichte Verbindung zwischen Kontakt und Leiter.
LSA-Anschlussmodule mit Farbetikett verwenden normalerweise einen einteiligen Kontakt und erfüllen somit ausschließlich Verbindungsfunktionen, keine Trennfunktionen.
Das LSA-Anschlussmodul besteht aus einem Kunststoff- oder Metallgehäuse mit mehreren Schlitzen zum Einführen von Kupferdrähten. Jeder Schlitz nimmt einen einzelnen Draht auf und hält ihn mit einer federbelasteten Klemme sicher an Ort und Stelle. Die Klemme besteht typischerweise aus einer scharfen Klinge, die die Isolierung durchtrennt, um Kontakt mit dem leitenden Drahtkern herzustellen.
Das 10-Paar LSA-Anschlussmodul ist für bis zu zehn Paare von Kupferdrähten ausgelegt, die häufig in Telekommunikationsanwendungen verwendet werden. Das Modul wird üblicherweise auf einem Rückwandrahmen montiert, die Kupferdrähte werden in die Schlitze des Moduls eingeführt, und die federbelasteten Klemmen sorgen für eine sichere Verbindung zwischen den Drähten und der Anschlussleiste.
HAUPTMERKMALE
-
Insulation Displacement Contact (IDC): Entwickelt für elektrische Verbindungen ohne Abisolieren oder separate Verbinder, durch eine scharfe Klinge oder Keil, die die Isolierung durchdringt und Kontakt mit dem Leiter herstellt.
-
Kompakte Bauweise: Das Modul ist klein und platzsparend, ideal für den Einsatz in beengten Telekommunikationsschränken oder Gehäusen.
-
Hohe Dichte: Das 10-Paar LSA-Verbindungsmodul ermöglicht die Verbindung mehrerer Kabel an einem einzigen Ort und erleichtert so die Verwaltung und Wartung der Telekommunikationsinfrastruktur.
-
Einfache Installation: Das Modul kann schnell und einfach mit einem Einsteckwerkzeug per Einpush-Methode sowie einem Rückwandrahmen für modulare Installationen montiert werden.
-
Hervorragende Leitfähigkeit: Das Modul besteht aus einer hochwertigen Kupferlegierung, die eine starke und zuverlässige Verbindung gewährleistet.
-
Langlebigkeit: Das LSA-Verbindungsmodul ist robust und für den täglichen Gebrauch ausgelegt.
-
Vielseitigkeit: Das Modul eignet sich für eine breite Palette von Anwendungen, einschließlich Rechenzentren, Telekommunikationsnetzen und Sicherheitssystemen.
-
Kompatibilität: Es ist kompatibel mit vielen Verdrahtungssystemen, was es zu einer flexiblen Lösung für verschiedene Anwendungen macht.
-
Farbetikettierung: Erleichtert die einfache Identifikation und das Paaren der Drähte.

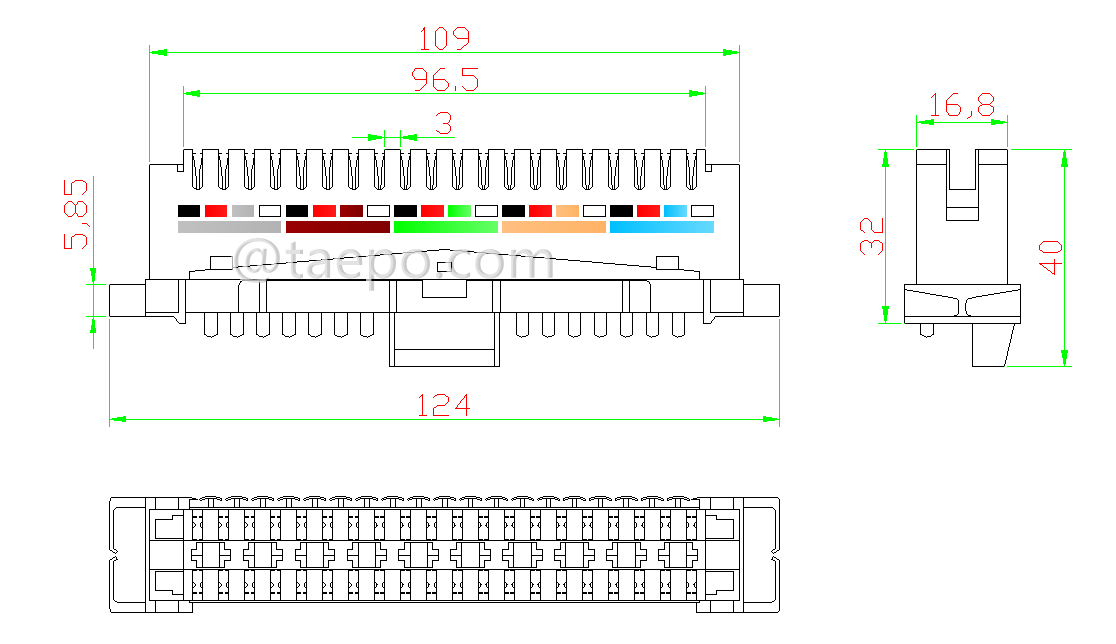

SCHALTPLÄNE

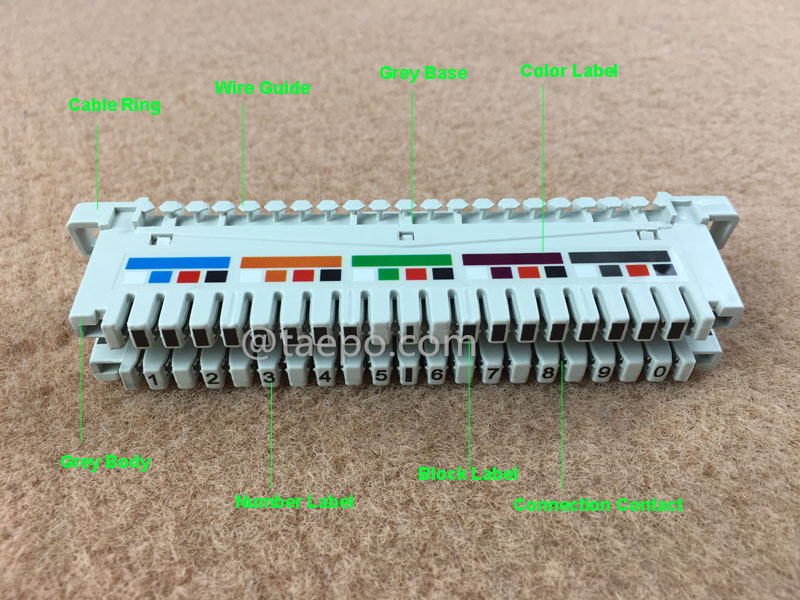

ABBILDUNGEN
VERPACKUNGSBILDER
BESTELLDATEN
| Artikelnummer |
Beschreibungen |
| TP-1202-10CL |
10 Paar LSA Anschlussmodul mit Farbkennzeichnung |
