560 Abzweigverbinder, 2-adrig, Leiter AWG18-14, Einzelstift, blau

Der 560 Run & Tap Connector (TP-1310-560) wird verwendet, um das Ende eines Drahtes (Tap) mit einem durchgehenden Draht (Run) elektrisch zu verbinden und die Verbindung zu isolieren. Es handelt sich um einen elektrischen Steckverbinder, der in der Elektroinstallation verwendet wird, um einen bestehenden elektrischen Leiter, typischerweise ein Hauptstromkabel oder Draht (der „Run“), zu verbinden oder anzuzapfen, um eine Verbindung für einen zusätzlichen Zweigkreis oder ein Gerät (das „Tap“) zu schaffen. Diese Steckverbinder sind so konzipiert, dass sie sichere und zuverlässige elektrische Verbindungen ermöglichen, ohne dass der Hauptleiter geschnitten oder gespleißt werden muss.

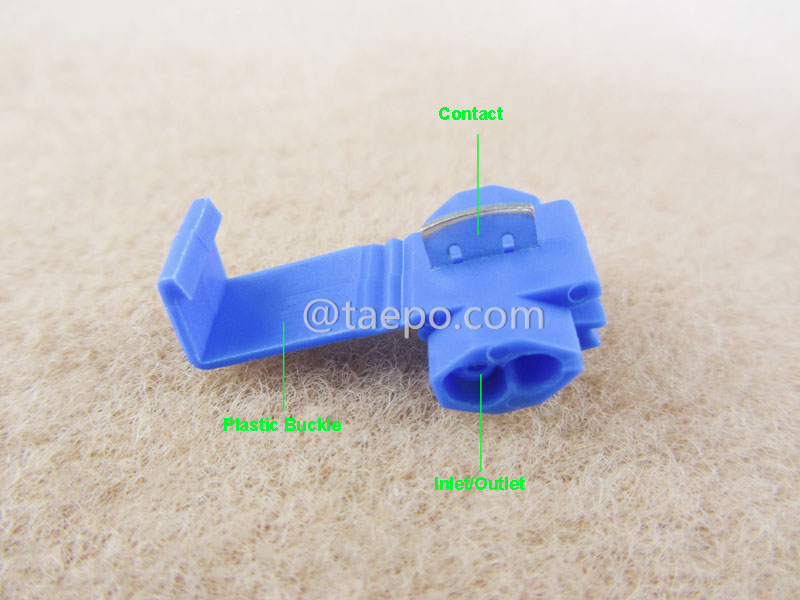

Diese Version mit einem einzelnen Kontakt verfügt über eine zuverlässige Metallkontaktklinge, die die Isolierung sowohl des Run- als auch des Tap-Drahtes durchbohrt, ohne sie zu entfernen, was eine schnelle, dauerhafte elektrische Verbindung ermöglicht. Ein farbcodiertes Gehäuse aus Polypropylen in Blau sorgt für mechanische Festigkeit und ermöglicht die Identifikation des unterstützten Drahtbereichs. Der innere Kontakt besteht aus verzinntem Messing, das eine Korrosionsbeständigkeit und stabile elektrische Leistung im Laufe der Zeit bietet.

Das Gehäuse des Steckverbinders hält die Drähte sicher an Ort und Stelle, während der Pin in die Metallklinge gedrückt wird und die elektrische Verbindung vervollständigt. Das Design eliminiert die Notwendigkeit für Löten oder Wickeln, wodurch die Effizienz, insbesondere bei Installationen im Feld, verbessert wird.

• Tap-Verbindung: Die Hauptfunktion des Run & Tap Connectors besteht darin, eine sichere elektrische Verbindung zwischen dem Hauptleiter (Run) und dem zusätzlichen Zweigleiter (Tap) herzustellen. Der Tap-Leiter ist typischerweise ein kleinerer Draht oder Kabel, der Strom entnehmen oder eine Verbindung zum Hauptstromkreis herstellen muss.

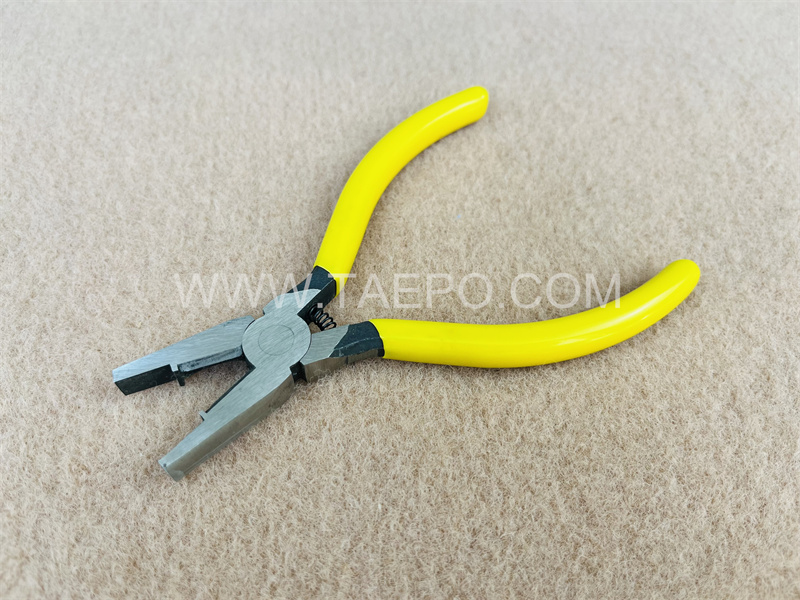

• Einfache Installation: Viele Run & Tap Connectors sind so konzipiert, dass sie einfach installiert werden können, ohne dass spezielle Werkzeuge erforderlich sind. Kompressionssteckverbinder benötigen möglicherweise ein Kompressionstool für die ordnungsgemäße Installation.

• Mechanische Festigkeit: Run & Tap Connectors sind in der Regel so konstruiert, dass sie mechanischen Belastungen standhalten und eine stabile und sichere Verbindung auch in Umgebungen mit Vibrationen oder Bewegungen gewährleisten.

• Sichere Verbindung: Trotz ihrer geringen Größe bieten diese Steckverbinder eine sichere und zuverlässige elektrische Verbindung. Sie sind so konstruiert, dass sie eine gute elektrische Leitfähigkeit aufrechterhalten und Vibrationen sowie Zug widerstehen, um eine stabile Verbindung über längere Zeit zu gewährleisten.

• Selbstzunehmendes Design: Mit dem integrierten Metallkontakt wird die Notwendigkeit, die Isolierung von Run- oder Tap-Draht manuell zu entfernen, beseitigt. Die Klinge durchdringt die Isolierung, wenn der Stecker geschlossen wird, und legt den Drahtleiter frei, ohne die Drahtstränge zu beschädigen.

• Blaues Gehäuse: Der Stecker verfügt über ein standardmäßiges, blau farbcodiertes Gehäuse, das eine einfache Identifikation während der Installation oder Inspektion ermöglicht. Die Farbe zeigt den Drahtgrößenbereich gemäß den Industriestandards an und vereinfacht die Inventarisierung.
